Descripción del PRODUCTOo

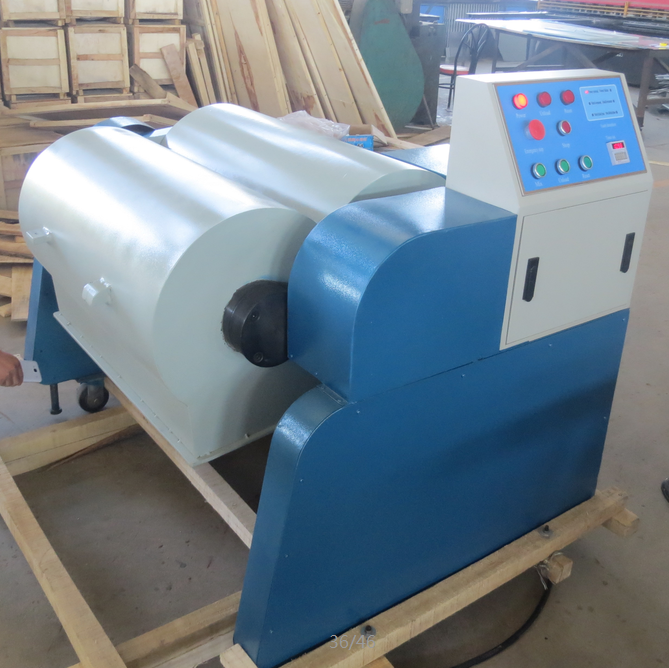

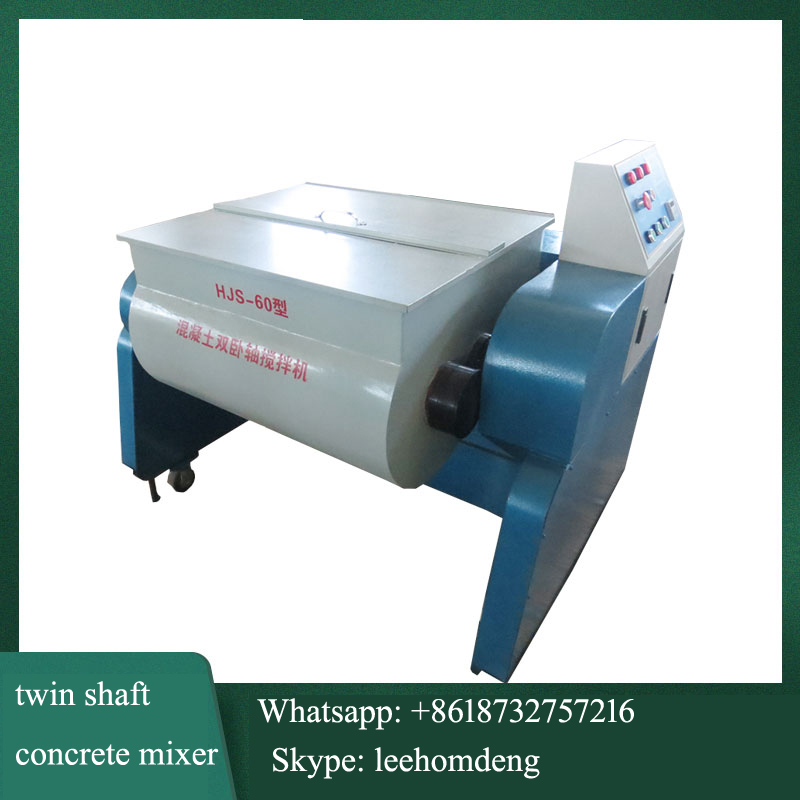

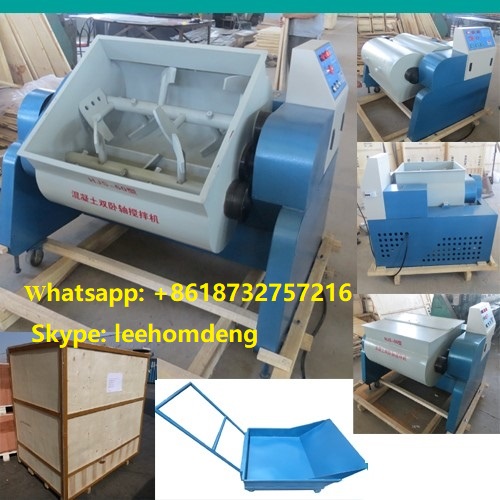

Nuevo mezclador de concreto de eje gemelo estándar
La batidora de concreto gemelo de laboratorio es adecuado para mezclar concreto ordinario, concreto ligero y concreto seco duro. También se puede utilizar en otros laboratorios de la industria para mezclar diferentes materiales. Esta máquina es fácil de operar, alta eficiencia de mezcla, pequeño volumen residual y fácil de limpiar. Es un equipo de mezcla de concreto ideal para uso de laboratorio.
1. Usos y uso de rango
Laboratorio Twin Shaft Concrete Mixeris Nuevo tipo de concreto experimental diseñado y fabricado de acuerdo con los estándares JG244-2009 de los principales parámetros técnicos promulgados por el Ministerio de Construcción de la Vivienda. Puede mezclar la grava, la arena, el cemento y la mezcla de agua estipulada en los estándares a la forma de hacer un material de concreto Homogéneo para la uso de la uso, para la determinación de la consistencia, la consistencia, el cemento, el cemento, el tiempo de la producción y el establecimiento de la producción de la producción de la producción, el punto de venta de la producción, el punto de venta de la producción, el conjunto de la producción, el conjunto de la producción de cemento, el punto de venta, el punto de venta de la producción, el conjunto de la producción de cemento, el punto de venta de la producción, el conjunto de la producción de cemento. El equipo indispensable en empresas de producción de cemento, empresas de construcción, colegios y universidades, unidades de investigación científica y laboratorio de departamentos de supervisión de calidad; también se pueden aplicar a otros materiales granulares de menos de 40 mm.
dos, Parámetros técnicos
1 、 Mezclar Radio de giro de la cuchilla: 204 mm；
2 、 Mezclamiento de la velocidad de rotación de la cuchilla: externo 55 ± 1R/min；
3 、 Capacidad de mezcla nominal: （Descarga） 60L；
4 、 Mezcla de voltaje/potencia del motor: 380V/3000W；
5 、 Frecuencia: 50Hz ± 0.5Hz；
6 、 Descarga de voltaje/potencia del motor: 380V/750W；
7 、 Tamaño máximo de partícula de mezcla: 40 mm；
8 、 Capacidad de mezcla: bajo la condición del uso normal, en 60 segundos, la cantidad fija de mezcla de concreto se puede mezclar en concreto homogéneo.
3. Estructura y principio

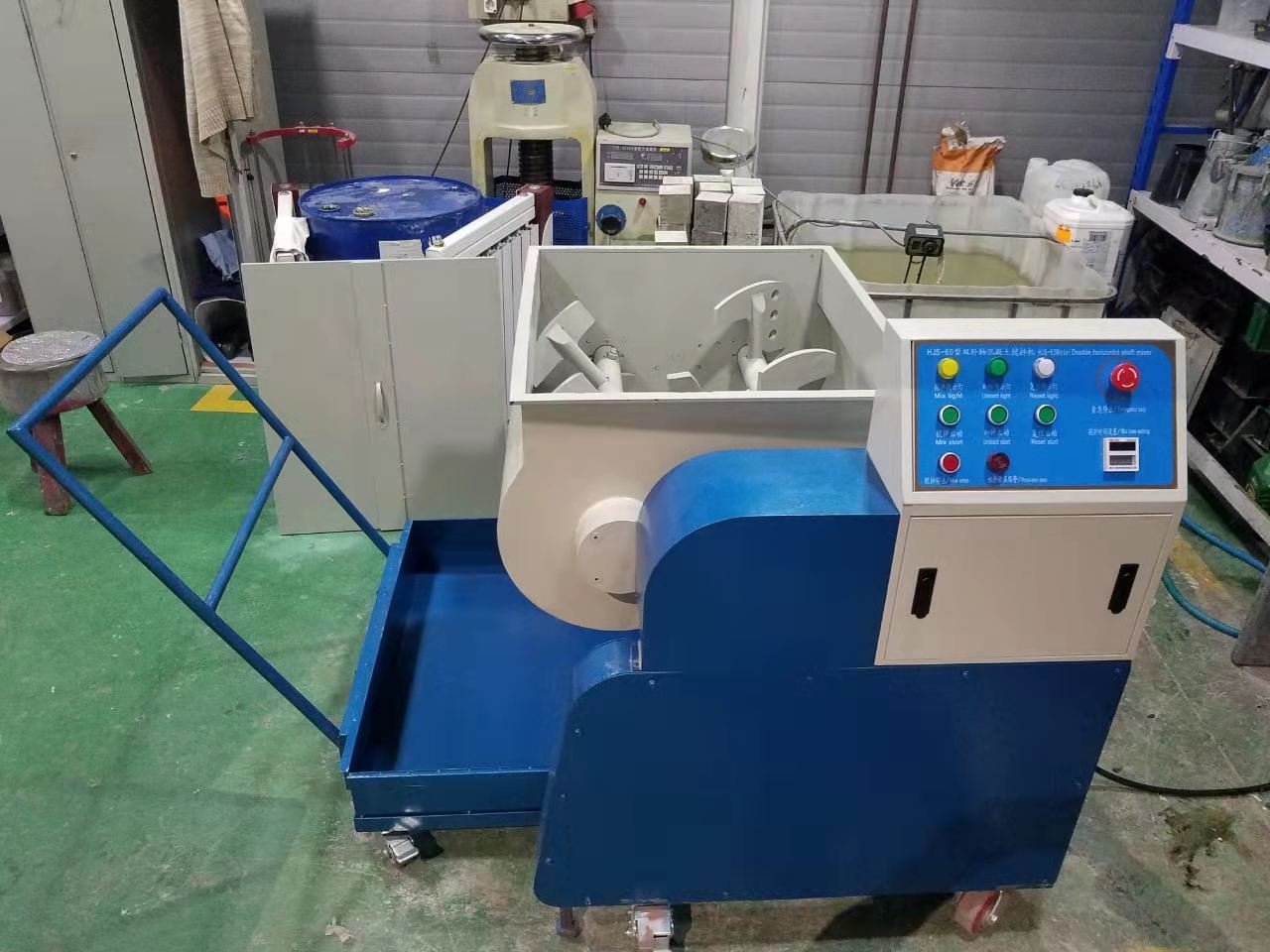

El mezclador es de tipo de eje doble, la cámara de mezcla del cuerpo principal es una combinación de cilindros dobles. Para lograr un resultado satisfactorio de la mezcla, la cuchilla de mezcla está diseñada para ser falciforme, y con raspadores en ambas cuchillas de los lados del extremo. Cada eje de agitación instalado 6 cuchillas de mezcla, distribución de uniforme de ángulo de 120 ° y la distribución de uniforme de ángulo de agitación de la instalación de 50 ° de 50 °. Las cuchillas son secuencia superpuesta en los dos ejes de agitación, la mezcla inversa hacia afuera, puede hacer que el material a las agujas del reloj circule al mismo tiempo de la mezcla forzada, alcanzar el objetivo de mezclar bien. La instalación de la cuchilla de mezcla adopta el método de bloqueo de subprocesos y la instalación fija de soldadura, la tensión de la cuchilla, y también se puede reemplazar después del desgaste. de control manual de apertura y límite. El tiempo de mezcla se puede establecer en un tiempo limitado.
Mixer is mainly composed of retarding mechanism, mixing chamber, worm gear pair, gear, sprocket, chain and bracket, etc.Through the chain transmission, the machine mixing pattern for motor drive axle shaft cone drive, cone by gear and chain wheel drives the stirring shaft rotation, mixing materials.Unloading transmission form for motor through a belt drive reducer, reducer by chain drive stirring the rotate, flip and reset,unload the material.
La máquina adopta un diseño de transmisión de tres eje, el eje de transmisión principal está en el medio de la posición de la cámara de mezcla de las placas de ambos lados, por lo que aumenta la estabilidad de la máquina cuando se trabaja; gire 180 ° cuando descarga, la fuerza del eje del transmisión es pequeña, y el área ocupada es pequeña. Todas las partes después de precisión de la precisión, intercambiable y general, fácil, fácil de desastrarse, reparación y reemplazo de los blades para la parte vulnerable de la conducción, la participación, la participación, la participación, la participación, la participación, la participación, la conducción, la participación, la conducción, la participación, la conducción, la conducción, la conducción, la participación vulnerable. duradero.
Esta máquina está compuesta de un marco, un dispositivo de agitación, un sistema de transmisión, un dispositivo límite y un sistema de control eléctrico. El marco es la parte de soporte de todo el equipo, soldada por Channel Steel. El dispositivo de mezcla está compuesto por un tambor de mezcla, un eje de mezcla y una cuchilla de mezcla. La cuchilla de mezcla se fija en el brazo de mezcla y está integrado con el eje de mezcla para formar dos conjuntos de espirales. La dirección es opuesta, pero la cuchilla de mezcla de cinta espiral con el mismo cable y ángulo de hélice, el espacio entre la cuchilla de mezcla y el brazo interno del tambor de mezcla se puede ajustar ligeramente. El mecanismo de transmisión está compuesto por un reductor y un acoplamiento. El dispositivo límite de cilindro está compuesto por un pasador de bloqueo y un orificio de posicionamiento. El sistema de control eléctrico tiene las funciones de arranque, avance, detención y sincronización. Titwin Shaft Concrete mezclador
