Conjunto de prueba de cono de caída concreto
El conjunto de pruebas de cono de depresión se lleva a cabo llenando el cono de depresión con concreto recién mezclado que se tampa con una varilla de acero en tres capas. El concreto se nivela con la parte superior del cono de caída, el cono eliminado y la caída de la muestra se mide inmediatamente.
Cono de depresión de la serie SM
Placa base metálica SM-BP/C con abrazaderas y puente de medición
SC-R24 SCOOP
TR-S600 BIRA DE TAMPACIÓN DE ACERO, DIA. 16*600 mm

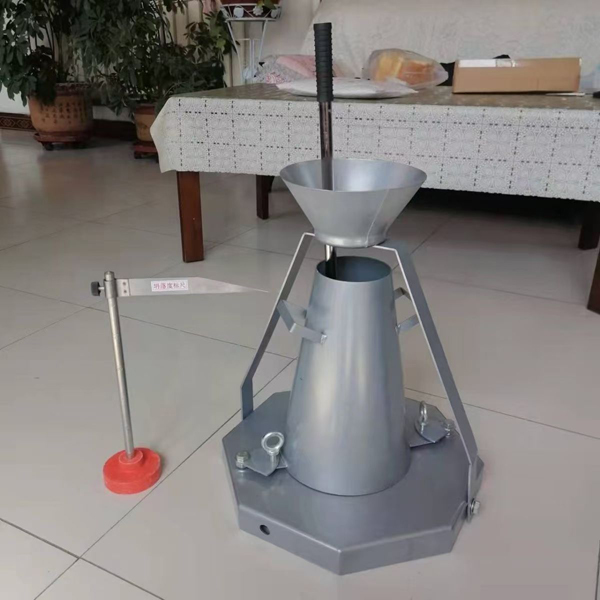

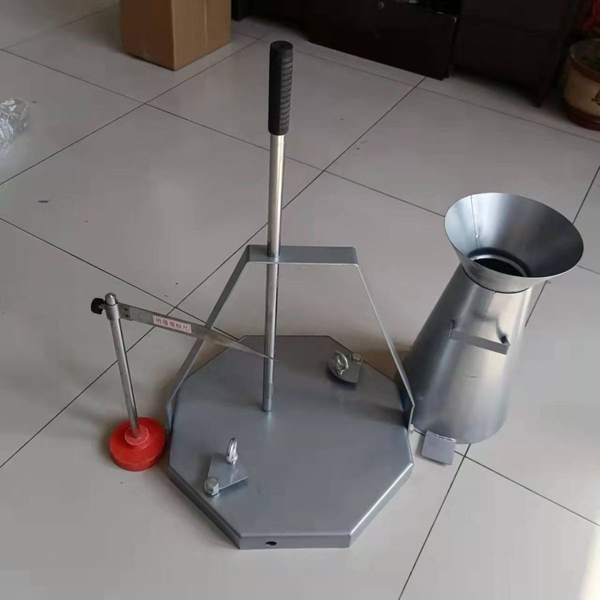

Conjeo de cono de depresión portátil conjunto completo con placa base de metal SM-BP/C y varilla TR-S600 Tamping. Las abrazaderas en la base sostienen el cono para llenar y tocar. Después de eliminar el cono, el mango se eleva sobre la muestra y la depresión se mide utilizando una escala de 22 cm grabada en incrementos de 1 cm en el extremo de la barra. El conjunto de componentes se ajusta para facilitar el transporte.
Estándar: BS 1881, PR EN 12350-2, ASTM C143
Espesor de soldadura sin costura de 2.0 mm
El concreto de la prueba de cono de depresión del aparato comprenderá un cono de depresión con manijas hechas de lámina de acero dulce, una varilla de tampos de acero cromada de 16 mm de diámetro x 600 mm de largo, redondeado en un extremo, con una escala marcada y una placa base de acero con un mango de transporte.
El molde para la muestra de prueba estará en forma de frustum de un cono que tiene las siguientes dimensiones internas Diámetro inferior: 20 cm Diámetro superior: 10 cm Altura: 30 cm
El molde se construirá de metal de al menos 1.6 mm (16 SWG) de espesor y la parte superior e inferior estará abierta y en ángulo recto con el eje del cono. El molde tendrá una superficie interna lisa. Se proporcionará con piezas de pie adecuadas para una placa base y también maneja para facilitar el levantamiento de la muestra de prueba de concreto moldeado en una dirección vertical según lo requiera la prueba.
El molde se proporcionará con un accesorio de guía adecuado. La unidad se proporcionará con tacos y mango giratorio. Varilla de tampón: la varilla de tampos será de acero, de 16 mm de diámetro, 60 cm de largo y redondeada en un extremo.
Viene con un certificado de prueba con conformidad
Normas: EN 12350-2 / EN 12350-8: 2009 / ASTM C143 / BS 1881: 102 / AASHTO T119 NF P18-305 / UNE 7103 / UNI 9418 Cono de depresión, conjunto completo, ideal para laboratorio Los conjuntos de pruebas de cono de caída se usan para determinar la trabajabilidad y la consistencia del concreto fresco.
pruebas que incluyen:
01 Cono de caída, "Acero inoxidable" hecho
02 Varilla de tampón, acero galvanizado, diámetro. 16 x 600 mm
03 embudo de cono de caída, acero galvanizado
04 Escala de depresión graduada "Grabado en 0,5 cm" incrementos con varilla de medición deslizante
05 base, acero galvanizado, completo
06 SCOOP de aluminio, capacidad de 500 cc
Descargar as PDF
