Mezclador de hormigón de eje gemelo de laboratorio HJS-60
Máquina de mezcla de mezcladores de hormigón de laboratorio

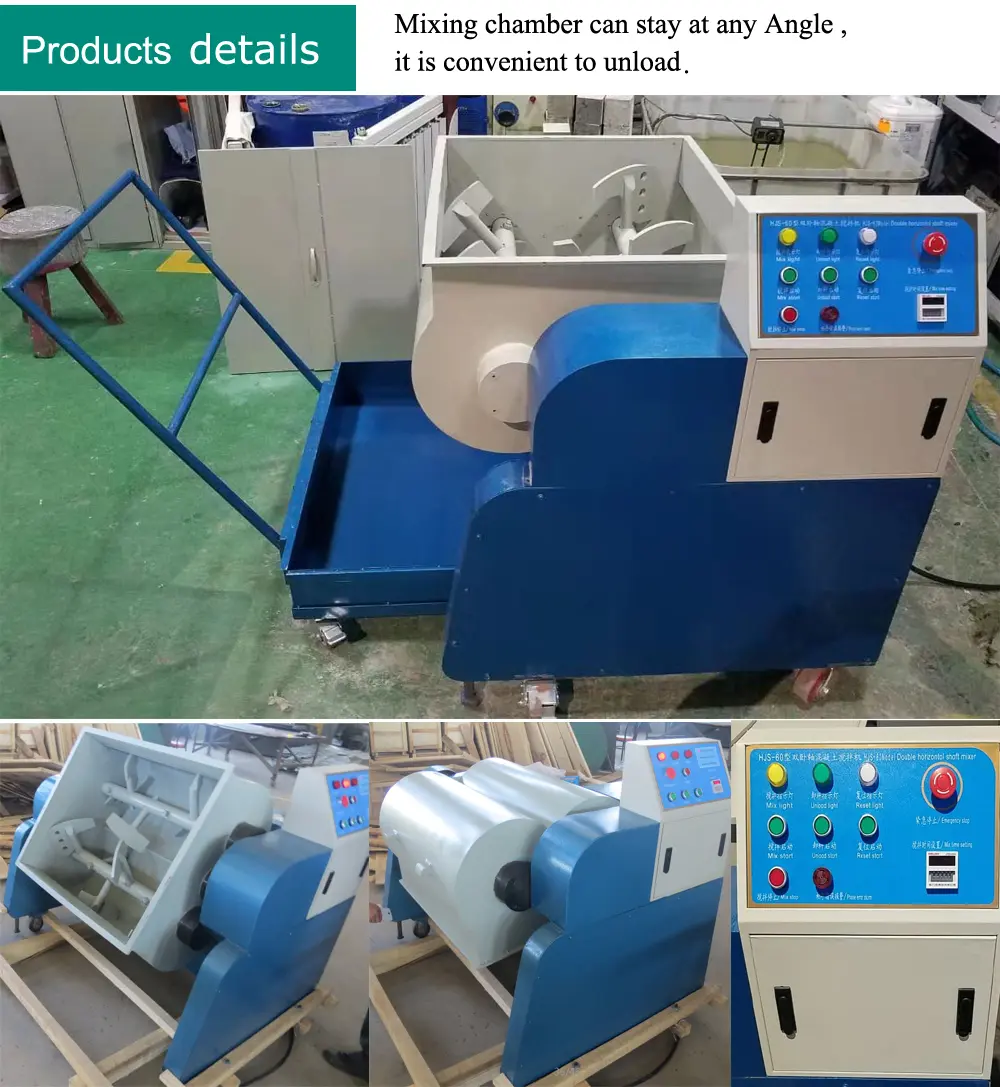

El mezclador de concreto de laboratorio se utiliza para preparar el diseño de mezcla de concreto. El mezclador de concreto de la Cámara de Laboratorio se puede titular a cualquier ángulo controlando el botón de desochado. Esto facilita la mezcla y la descarga. Se proporcionan cuchillas dentro de la cámara para mezclar bien el material.
Mezclador de hormigón de eje doble horizontal HJS-60
La estructura del PRODUCTOo ha sido incluida en el estándar obligatorio de la industria nacional-
Parámetros técnicos1. Tipo de construcción: ejes horizontales dobles2. Capacidad de salida: 60L, Capacidad de alimentación: 90L3. Potencia de mezclar motor: 3.0kw4. Potencia de propina y descarga del motor: 0.75kw5. Material de agitación: 16mn Steel6. Material de mezcla de hojas: 16 mn de acero7. Distancia entre las cuchillas y la pared de la cámara: 1 mm
8. Tamaño de partícula de maximos del material: ≤40 mm
9. Espesor de la cámara: 10 mm10. Espesor de la cuchilla: 12 mm11. Dimensiones: 1100 x 900 x 1050 mm12. Peso: aproximadamente 700 kg
13. Capacidad de mezcla: bajo la condición del uso normal, en 60 segundos, la mezcla de concreto se puede mezclar en concreto homogéneo.
14.Timer: con la función del temporizador, el valor de fábrica es de 60 años, después de mezclar 60, la máquina puede detenerse automáticamente.
Estructura y principio
El mezclador es de tipo de eje doble, la cámara de mezcla del cuerpo principal es una combinación de cilindros dobles. Para lograr un resultado satisfactorio de la mezcla, la cuchilla de mezcla está diseñada para ser falciforme, y con raspadores en ambas cuchillas de los lados del extremo. Cada eje de agitación instalado 6 cuchillas de mezcla, distribución de uniforme de ángulo de 120 ° y la distribución de uniforme de ángulo de agitación de la instalación de 50 ° de 50 °. Las cuchillas son secuencia superpuesta en los dos ejes de agitación, la mezcla inversa hacia afuera, puede hacer que el material a las agujas del reloj circule al mismo tiempo de la mezcla forzada, alcanzar el objetivo de mezclar bien. La instalación de la cuchilla de mezcla adopta el método de bloqueo de subprocesos y la instalación fija de soldadura, la tensión de la cuchilla, y también se puede reemplazar después del desgaste. de control manual de apertura y límite. El tiempo de mezcla se puede establecer en un tiempo limitado.
Mixer is mainly composed of retarding mechanism, mixing chamber, worm gear pair, gear, sprocket, chain and bracket, etc.Through the chain transmission, the machine mixing pattern for motor drive axle shaft cone drive, cone by gear and chain wheel drives the stirring shaft rotation, mixing materials.Unloading transmission form for motor through a belt drive reducer, reducer by chain drive stirring the rotate, flip and reset,unload the material.
La máquina adopta un diseño de transmisión de tres eje, el eje de transmisión principal está en el medio de la posición de la cámara de mezcla de las placas de ambos lados, por lo que aumenta la estabilidad de la máquina cuando se trabaja; gire 180 ° cuando descarga, la fuerza del eje del transmisión es pequeña, y el área ocupada es pequeña. Todas las partes después de precisión de la precisión, intercambiable y general, fácil, fácil de desastrarse, reparación y reemplazo de los blades para la parte vulnerable de la conducción, la participación, la participación, la participación, la participación, la participación, la participación, la conducción, la participación, la conducción, la participación, la conducción, la conducción, la conducción, la participación vulnerable. duradero.
Mezcladora de hormigón de hormigón de laboratorio mezclador de paleta de eje
Verifique antes de usar
1. Coloque la máquina en una posición razonable, bloquee las ruedas universales en el equipo, ajuste el perno de anclaje del equipo, de modo que se contactara por completo con el suelo.
2. En el acuerdo con los procedimientos "Six.operation and Use", la máquina de verificación sin carga, debe estar ejecutándose normalmente. La conexión no se separa el fenómeno suelto.
3. Confirme el eje de mezcla gira hacia afuera. Si está mal, cambie los cables de fase, para asegurarse de que el eje de mezcla gire hacia afuera.
Operación y uso
1.Conecte el enchufe de alimentación al enchufe de alimentación.
2. Switch On "Air Switch", la prueba de secuencia de fase funciona. Si la secuencia de fase errores, ‘Alarma de error de secuencia de fase’ se alarmará y se destinará. En este momento debe cortar la potencia de entrada y ajustar los dos cables de fuego de la entrada de la potencia (nota: no puede ajustar la secuencia de fase en el controlador del equipo) si la "alarma de error de secuencia de fase" no se alarma esa secuencia de fase es correcta, puede ser un uso normal.
3. Compruebe si el ‘Button’ de emergencia está abierto, reinicie si está abierto (gire de acuerdo con la dirección indicada por la flecha).
4. Ponga el material a la cámara de mezcla, cubra la cubierta superior.
5. Tiempo de mezcla de hilo (el valor predeterminado de fábrica es un minuto).
6. Presente el botón "Mezclar", la mezcla del motor comienza a funcionar, alcanza el tiempo de configuración (la fábrica predeterminada es un minuto), la máquina deje de funcionar, termine de mezclar. Si desea detenerse en el proceso de mezcla, puede presionar el botón "Detener".
7. Aparece la cubierta Después de que la mezcla se ha detenido, coloque la caja de material en la posición del centro de la cámara de mezcla y empuje el apretado, bloquee las ruedas universales de la caja de material.
8. Presente el botón "Descargar", la luz del indicador "descargar" al mismo tiempo. La cámara de mezcla gira 180 ° de parada automáticamente, la luz indicadora de "descarga" está apagada al mismo tiempo, la mayor cantidad de material se descarga.
9. Presione el botón "Mezcla", el motor de mezcla funciona, borre el material residual limpio (necesita unos 10 segundos).
10. Presente el botón "Detener", mezclar el motor deja de funcionar.
11. Presione el botón "Restablecer", descargando el motor que se ejecuta reversamente, la luz indicadora de "reinicio" brillante al mismo tiempo, la cámara de mezcla gira 180 ° y se detiene automáticamente, la luz del indicador "reiniciar" al mismo tiempo.
12. Clean la cámara y las cuchillas para preparar la mezcla la próxima vez.
Nota: (1) En la máquina Proceso de ejecución en caso de emergencia, presione el botón de parada de emergencia para garantizar la seguridad personal y evitar el daño del equipo.
(2) Cuando ingresa el cemento, la arena y la grava ,es prohibido mezclarse con las uñas, hierro Cable y otros objetos duros de metal, para no dañar la máquina.
Transporte e instalación
(1) Transporte: esta máquina sin dispositivo de elevación. El transporte debe usar la carretilla elevadora para cargar y descargar. Se giran las ruedas debajo de la máquina, y se puede empujar a mano después del aterrizaje. (2) Instalación: la máquina no necesita base especial y perno de ancla Dispositivo de protección de fugas.
Mantenimiento y preservación
(1) La máquina debe colocarse en el entorno sin un medio corrosivo fuerte. (2) Después de usar, limpie las piezas interiores en el tanque de la batidora con agua transparente ((si no se usa durante mucho tiempo, puede cubrir el aceite a prueba de óxido en la cámara de mezcla y la superficie de las cuchillas) (3) Antes de usar, debe verificar si el sujetador está suelto, el Touch en el Correos de la Cadena, debe ver la Cadena. Housas. (5) Mezclar el reductor del motor, la cadena y cada cojinete deben llenar el aceite de relleno regular o oportuno, asegurar que la lubricación, el aceite sea 30 # aceite del motor.
Baño de agua de cemento FZ-31 LE ChaTeléfonoier

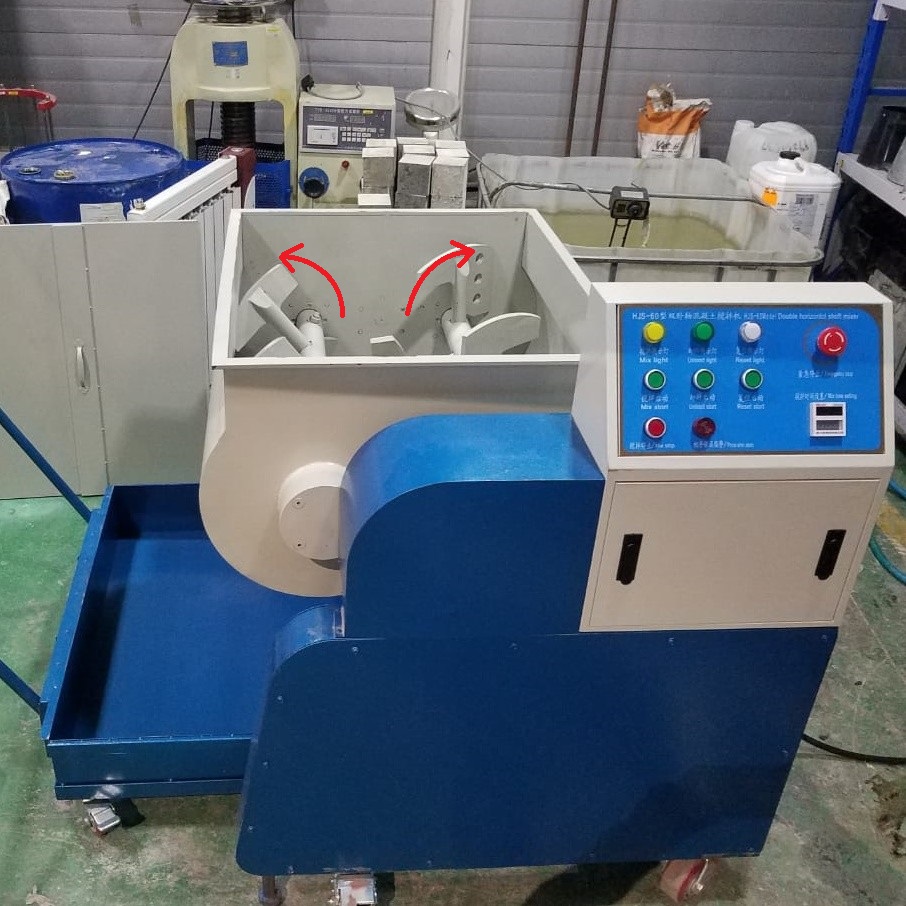

La siguiente es la dirección de mezcla correcta del eje gira (marcas rojas). Deben girar hacia afuera.
