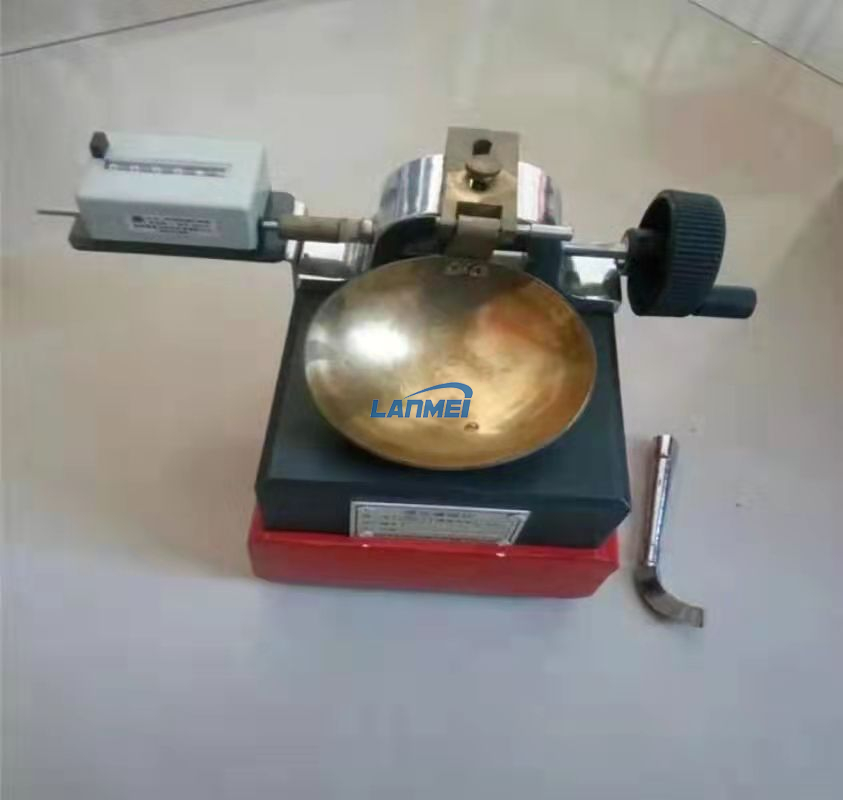

Dispositivo de límite de líquido manual
El dispositivo de límite de líquido manual (Casagrande) se utilizan para determinar el contenido de humedad en el que los suelos de arcilla pasan de plástico a estado líquido. Los dispositivos consisten en una manivela y un mecanismo de leva ajustable, un mostrador de soplado y una copa de latón extraíble instalada en la base.
El medidor de límite de líquido de tipo plato se usa para medir el límite líquido del suelo. Es un equipo utilizado para el diseño y la construcción para clasificar los tipos de suelo, calcular la consistencia natural y el índice de plasticidad.
Procedimiento experimental
1. Coloque la muestra de suelo en un plato evaporante, agregue de 15 a 20 ml de agua destilada, revuelva repetidamente y amase con un cuchillo de ajuste de tierra hasta que se mezcle completamente, luego agregue de 1 a 3 ml de agua cada vez, y mezcle bien según el método anterior. todo.
2. Cuando el material del suelo se mezcla con agua suficiente para alcanzar una consistencia, es equivalente a necesitar caer de 30 a 35 veces para combinar. Coloque una porción de la pasta de arcilla en el plato de arriba donde el plato toca la placa inferior. Use un cuchillo de ajuste del suelo para presionar la pasta de suelo en una determinada forma, preste atención a presionarlo las menos veces posible y evitar que las ampollas se mezclen en la pasta del suelo. Use un cuchillo ajustado del suelo para sUAVizar la superficie de la pasta del suelo, y la parte más gruesa de la pasta de suelo tiene 1 cm de espesor. El exceso de tierra se devuelve al plato de evaporación, y la pasta de suelo en el plato se corta a lo largo del diámetro con un groover del seguidor de la leva. Se forma una ranura bien definida y definida. Para evitar que el borde de la ranura se desgarra o la pasta de suelo se deslice en el plato, al menos seis golpes de adelante hacia atrás y de espalda hacia adelante hacia adelante pueden reemplazar una ranura, y cada trazo se profundiza gradualmente hasta la última vez. El contacto significativo con la parte inferior del plato debe puntuarse las pocas veces como sea posible.
3. Gire el manejo del mango F a una velocidad de 2 revoluciones por segundo para hacer que la placa de suelo aumente y disminuya hasta que las dos mitades de la pasta de suelo toquen en la parte inferior de la ranura de aproximadamente 1/2 pulgada (12.7 mm). Registre el número de golpes requeridos para una longitud de 1/2 pulgada de contacto inferior de ranura.
4. Corte una pieza de suelo perpendicular a la ranura desde el lado del suelo hasta un lado, cuyo ancho es aproximadamente igual al ancho del cuchillo de corte del suelo, incluido el suelo en la ranura cerrada, lo coloca en una caja de pesaje adecuada, pesa y combina. Registro. Hornee al peso constante a 230 ° ± 9 ° F (110 ° ± 5 °). Inmediatamente después de enfriar y antes de chupar el agua adsorbida, pese. Registre la pérdida de peso después del secado como peso del agua.
5. Mueva el material del suelo restante en el plato al plato de evaporación. Lave y seque el plato y el groover, y vuelva a cargar el plato para el próximo experimento.
6. Use el material del suelo movido al plato evaporante para agregar agua para aumentar la fluidez del suelo, y haga al menos dos experimentos más de acuerdo con el método anterior. El propósito es obtener muestras de suelo de diferente consistencia, y el número de gotas requeridas para hacer que las articulaciones de la pasta de suelo fluyan juntas es más de 25 veces. El número de gotas obtenidas debe ser entre 15 y 35 veces, y la muestra de suelo siempre se lleva a cabo de un estado seco a un estado húmedo en la prueba.
7. Cálculo
A calcular el contenido de agua Wn del suelo, expresado como un porcentaje del peso del suelo seco;
Wn = (peso de agua × peso seco del suelo) × 100
8. Dibuja la curva de flujo de plástico
Traza la ‘curva de flujo de plástico’ en papel semi-logarítmico; Representa la relación entre el contenido de agua y la cantidad de gotas de plato. Tome el contenido de agua como abscisa y use una escala matemática, y use el número de caídas como ordenadas y use una escala logarítmica. La curva de flujo de plástico es una línea recta, que debería pasar a través de tres o más puntos de prueba en la medida de lo posible.
9. Límite de líquido
En la curva de flujo, el contenido de agua en 25 gotas se tomó como el límite líquido del suelo, y el valor se redondeó a un entero.
