Máquina de prueba de tracción universal de barras de acero 1000KN

Máquina de prueba universal de servo /microcomputador electrohidráulico

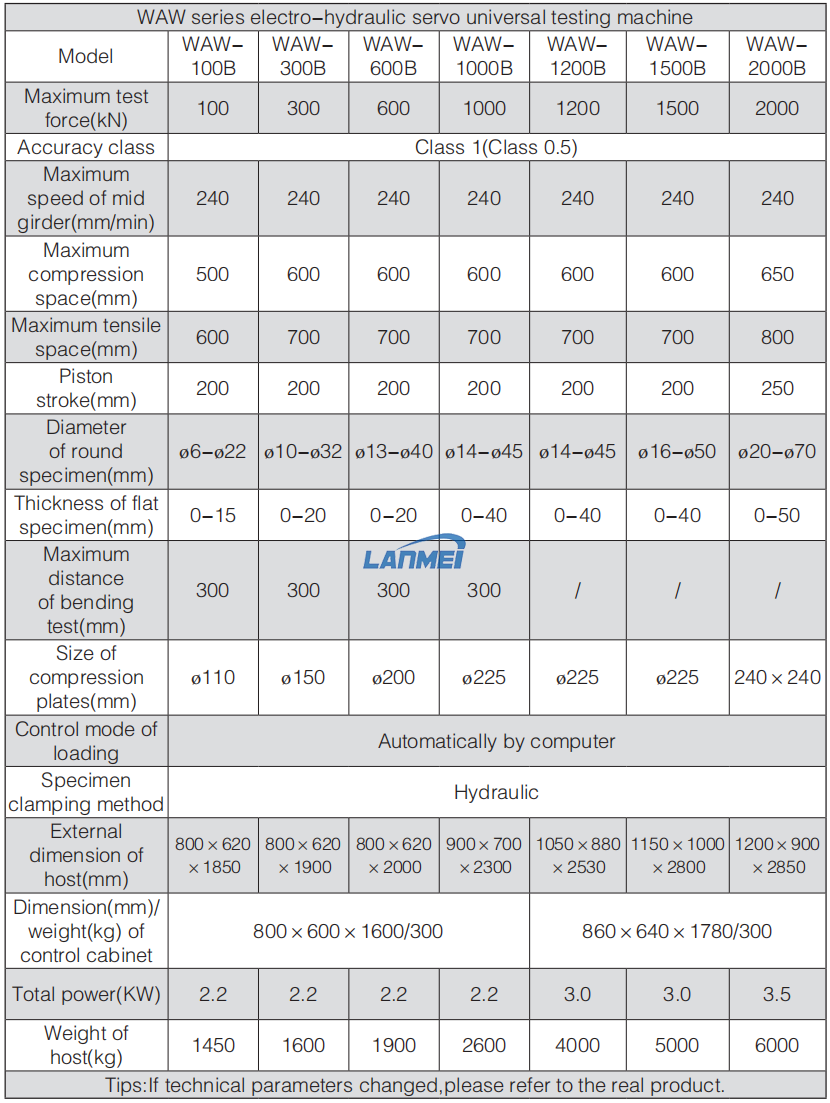

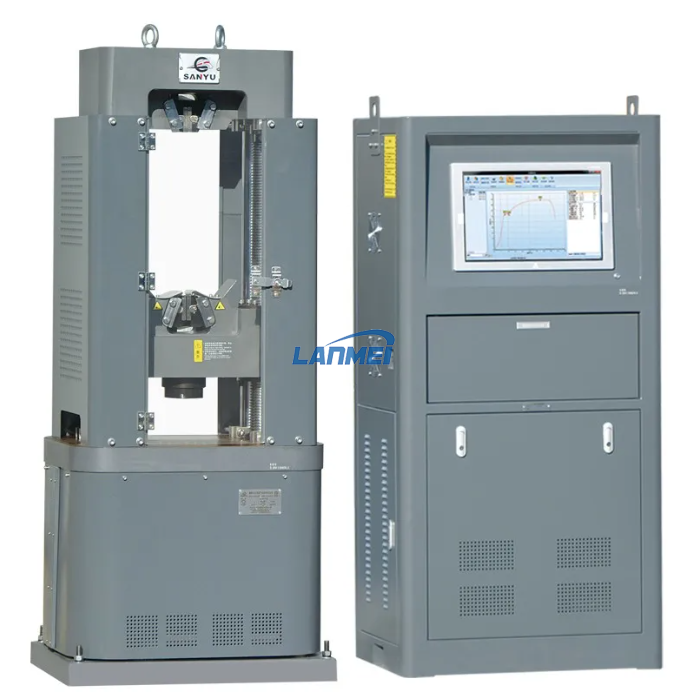

WAW series electro-hydraulic servo universal testing machine is based on GB/T16826-2008 “electro-hydraulic servo universal testing machine,” JJG1063- 2010″electro-hydraulic servo universal testing machine,” GB/T228.1-2010 “metTodosic materials – method of tensile testing at room temperature”. It is a new generation material testing machine which developed and manufactured based on Eso. estándares.

Las características de la máquina de prueba universal electro-hidráulica de la serie WAW (Tipo B):

1. La prueba adopta el modo de control automático de microcomputador, con las funciones de la tasa de estrés, la tasa de deformación, el mantenimiento del estrés y el mantenimiento de la tensión;

2. Adopt Sensor de cubo y radios de alta precisión para medir la fuerza;

3.host que adopta una estructura espacial de prueba de cuatro columnas y tornillos dobles

4. Comuníquese con PC por interfaz de comunicación Ethernet de alta velocidad;

5. Datos de prueba de manejo por base de datos estándar;

6. Alta fuerza, alta dureza y hermosa red protectora para la protección de la seguridad.

La primera operación y puesta en marcha

Después de que terminó la instalación eléctrica, encienda la alimentación del equipo, encienda el equipo. Use el panel de control en el gabinete de control o la caja de control, para aumentar la viga media en cierta distancia (si el haz cae, debe detener inmediatamente la operación y ajustar la secuencia de fase de potencia), luego, de acuerdo con el manual, operar el equipo sin cargar, lo que no lo hace, lo que no tiene el equipo, por favor, lo que está en el que se queda el equipo, lo que está en el que está en el equipo. fenómeno, si dosis, debe desinstalar y detenerse para verificar, remediar el problema; Si no, descarga hasta el pistón hasta la posición normal, la puesta en marcha termina.

5. Método de operación

Método de operación de prueba de refuerzo

1. Asegre en la alimentación, asegúrese de que el botón de parada de emergencia esté emergente, encienda el controlador en el panel.

2. Ayuda al contenido y requisitos de prueba, seleccione e instale la abrazadera de tamaño correspondiente. El rango de tamaño de la abrazadera seleccionada debe incluir el tamaño de la muestra. Cabe señalar que la dirección de instalación de la abrazadera debe

ser consistente con la indicación en la abrazadera.

3. Entrada en la computadora, inicie sesión en el software "Testmaster" e ingrese el sistema de control, ajuste los parámetros de prueba de acuerdo con los requisitos de prueba (el método de uso del sistema de control se muestra en el "Manual de software de la máquina de prueba")

4. Abre la cerca, presione el botón "Lower de la mandíbula" en el panel de control o el cuadro de control de la mano, primero para abrir la mandíbula inferior, coloque el espécimen en la mandíbula de acuerdo con los requisitos estándar de prueba y las muestras fijas en la mandíbula, abra la mandíbula superior, presione el botón "Middorder Rising" para elevar la viga media y ajustar la posición de la posición en la mandíbula superior, cuando la posición es adecuada, cierre la jaw superior.

5. Cierre la cerca, estén el valor de desplazamiento, la operación de prueba de inicio (el método de uso del sistema de control se muestra en el "Manual de software de la máquina de prueba").

6. Después de la prueba, los datos se registran automáticamente en el sistema de control y establecen el contenido impreso en el software del sistema de control para la impresión de datos (el método de configuración de la impresora se muestra en el "Manual de software de la máquina de prueba")

7. Retire la muestra de acuerdo con el requisito de prueba, apague la válvula de entrega y encienda la válvula de retorno (modelos de la serie Wew) o presione el botón "Detener" en el software (modelos WAW/WAWD Series), restaura el equipo a su estado original.

8. Software de matrícula, apague la bomba, apague el controlador y la potencia principal, limpie y limpie el residuo en la mesa de trabajo, el tornillo y el calibre a tiempo para evitar afectar las partes de la transmisión del equipo.

6. Mantenimiento diario

Principio de mantenimiento

1.Este hora antes de comenzar la máquina verifique si hay fuga de aceite (piezas específicas como: tubería, cada válvula de control, tanque de aceite), si el perno está sujeto, si la electricidad está intacta; Verifique regularmente, mantenga la integridad de sus componentes.

2. Cuando termine cada prueba, el pistón debe dejar caer a la posición más baja y limpiar los residuos en el tiempo, la mesa de trabajo para el tratamiento contra el óxido.

3. Operación Después de un período de tiempo, debe tener una inspección y mantenimiento necesarios con la máquina de prueba: limpiar los residuos como aceros y óxido en la superficie deslizante de la abrazadera y la viga; Verifique la opresión de la cadena cada mitad de año; Engrasó las piezas corredizas regularmente, pinte las piezas de raya fácil con aceite de óxido, permanezca limpieza y anti-rompina.

4. Presentando a alta temperatura, demasiado húmedo, polvo, medio corrosivo, instrumento de erosión del agua.

5. Replacue el aceite hidráulico anualmente o acumulativo después de 2000 horas de trabajo.

6. No instale otro software en la computadora, para evitar que el software del sistema de control de prueba se ejecute anormalmente; Evite que la computadora sea infección por virus.

7. Antes de iniciar la máquina, debe verificar si el cable de conexión entre la computadora y el host y el enchufe de enchufe de alimentación es correcto o aflojado, puede iniciar después de la confirmación de lo correcto.

8. Cualquier momento no puede enchufar la línea de alimentación y la línea de señal, de lo contrario, es fácil dañar el elemento de control.

9. Durante la prueba, no presione arbitrariamente el botón en el panel del gabinete de control, el cuadro de operación y el software de prueba. No levante ni caiga la viga durante la prueba. No ponga su mano en el espacio de prueba durante la prueba.

10. Durante la prueba, no toque el equipo y todo tipo de enlaces, para no afectar la precisión de los datos.

11. a menudo verifique el cambio de nivel del tanque de aceite.

12. Compruebe si la línea que conecta del controlador está en buen contacto regularmente, si está suelto, debe fijarse a tiempo.

13. Después de la prueba, si el equipo no se usa durante mucho tiempo, apague la potencia principal y en el proceso de parada del equipo opere el equipo sin carga regularmente, para asegurarse de cuándo el equipo se pone en uso nuevamente, los índices de Todos-Performance son normales.

Consejos especiales:

1. Es un equipo de medición de precisión, debe ser personas en posiciones fijas para la máquina. Las personas sin capacitación están estrictamente prohibidas para operar la máquina. Cuando el host se está ejecutando, el operador no debe mantenerse alejado del equipo. En el proceso de carga o funcionamiento de la prueba, si hay alguna situación anormal o una operación incorrecta, presione inmediatamente el botón de parada de emergencia roja y apague la potencia.

2. Afire la tuerca en el tornillo de tipo T del rodamiento de flexión antes de la prueba de flexión, de lo contrario dañará la abrazadera de flexión.

3. Antes de la prueba de estiramiento, asegúrese de que no haya nada en el espacio comprimido. Está prohibido realizar una prueba de estiramiento con dispositivo de flexión, de lo contrario, causará daños graves al equipo o un accidente de lesiones personales

4. Cuando ajuste el espacio de flexión de la viga, debe prestar mucha atención a la distancia del espécimen y el rodillo de presión, está estrictamente prohibido forzar el espécimen directamente a través del aumento o la caída de la viga, de lo contrario causará daños graves al equipo o el accidente de lesiones personales.

5. Cuando el equipo necesita moverse o demolición, marque la tubería y el circuito eléctrico por adelantado, para que pueda conectarse correctamente cuando vuelva a instalar; Cuando el equipo necesita alza, caiga la viga a la posición más baja o coloque un bosque regular entre la viga y la mesa de trabajo (es decir, no debe haber espacio libre entre la viga y la mesa de trabajo antes de izar el huésped), de lo contrario, el pistón se está sacando fácilmente del cilindro, conduce al uso anormal.
