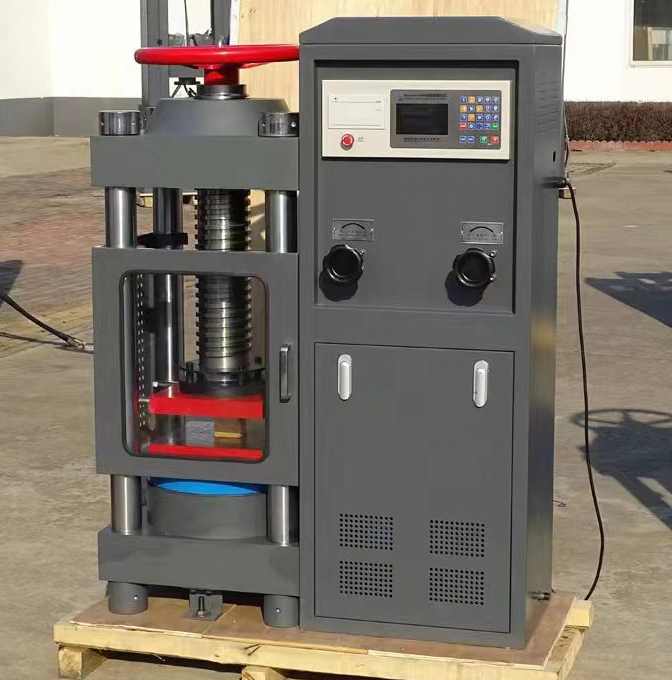

Máquina de prueba de compresión de cubo de hormigón

Máquina de prueba de compresión de cubos de concreto

1, Instalación y ajuste

1. Inspección antes de la instalación

Antes de la instalación, verifique si los componentes y accesorios están completos y sin daños.

2. Programa de instalación

1) Levante la máquina de prueba en una posición adecuada en el laboratorio y asegúrese de que la carcasa esté bien fundamentada.

2) Reabastecimiento de combustible: YB-N68 se usa en el sur, y el aceite hidráulico anti-desgaste YB-N46 se usa en el norte, con una capacidad de aproximadamente 10 kg. Agregue a la posición requerida en el tanque de aceite y déjelo permanecer quieto durante más de 3 horas antes de que el aire tenga tiempo suficiente para agotar.

3) Conecte la fuente de alimentación, presione el botón de inicio de la bomba de aceite y luego abra la válvula de entrega de aceite para ver si el banco de trabajo está aumentando. Si se eleva, indica que la bomba de aceite ha suministrado aceite.

3. Ajuste del nivel de la máquina de prueba

1) Comience el motor de la bomba de aceite, abra la válvula de suministro de aceite, levante la placa de presión más baja en más de 10 mm, cierre la válvula de retorno de aceite y el motor, coloque el medidor de nivel en la mesa de la placa de presión inferior, ajuste el nivel hacia adentro ± Rejilla en las direcciones verticales y horizontales de la base de la máquina, y use una placa de goma resistente al aceite para colocarlo cuando el agua sea desigual. Solo después de la nivelación se puede usar.

2) Prueba de ejecución

Comience el motor de la bomba de aceite para elevar el banco de trabajo en 5-10 milímetros. Encuentre una pieza de prueba que pueda soportar más de 1.5 veces la fuerza de prueba máxima y colocarla en una posición apropiada en la mesa de la placa de presión inferior. Luego ajusta la mano Rueda para hacer que la placa de presión superior se separe

Pruebe la pieza de 2-3 mm, presione lentamente abriendo la válvula de suministro de aceite. Luego, aplique un valor de fuerza del 60% de la fuerza de prueba máxima durante aproximadamente 2 minutos para lubricar y agotar el pistón del cilindro de aceite.

2、 Método de operación

1. Conecte la fuente de alimentación, inicie el motor de la bomba de aceite, cierre la válvula de retorno, abra la válvula de suministro de aceite para elevar el banco de trabajo en más de 5 mm y cierre la válvula de suministro de aceite.

2. Coloque la muestra en la posición apropiada en la tabla de platina inferior, ajuste la mano Rueda para que la platina superior esté 2-3 milímetros de distancia del espécimen.

3. Ajuste el valor de presión a cero.

4. Abra la válvula de entrega de aceite y cargue la pieza de prueba a la velocidad requerida.

5. Después de que la pieza de prueba se rompa, abra la válvula de retorno de aceite para bajar la placa de presión más baja. Una vez que se pueda quitar la pieza de prueba, cierre la válvula de suministro de aceite y registre el valor de resistencia a la presión de la pieza de prueba.

3、 Mantenimiento y mantenimiento

1. Mantener el nivel de la máquina de prueba

Por ciertas razones, el nivel de la máquina de pruebas puede dañarse, por lo que debe verificarse regularmente en busca de nivel. Si el nivel excede el rango especificado, debe reajustarse.

2. La máquina de prueba debe limpiarse regularmente, y se debe aplicar una pequeña cantidad de aceite de óxido a la superficie sin pintar después de limpiarla.

3. El pistón de la máquina de prueba no se elevará más Todosá de la posición especificada

Propósito principal y alcance de la aplicación

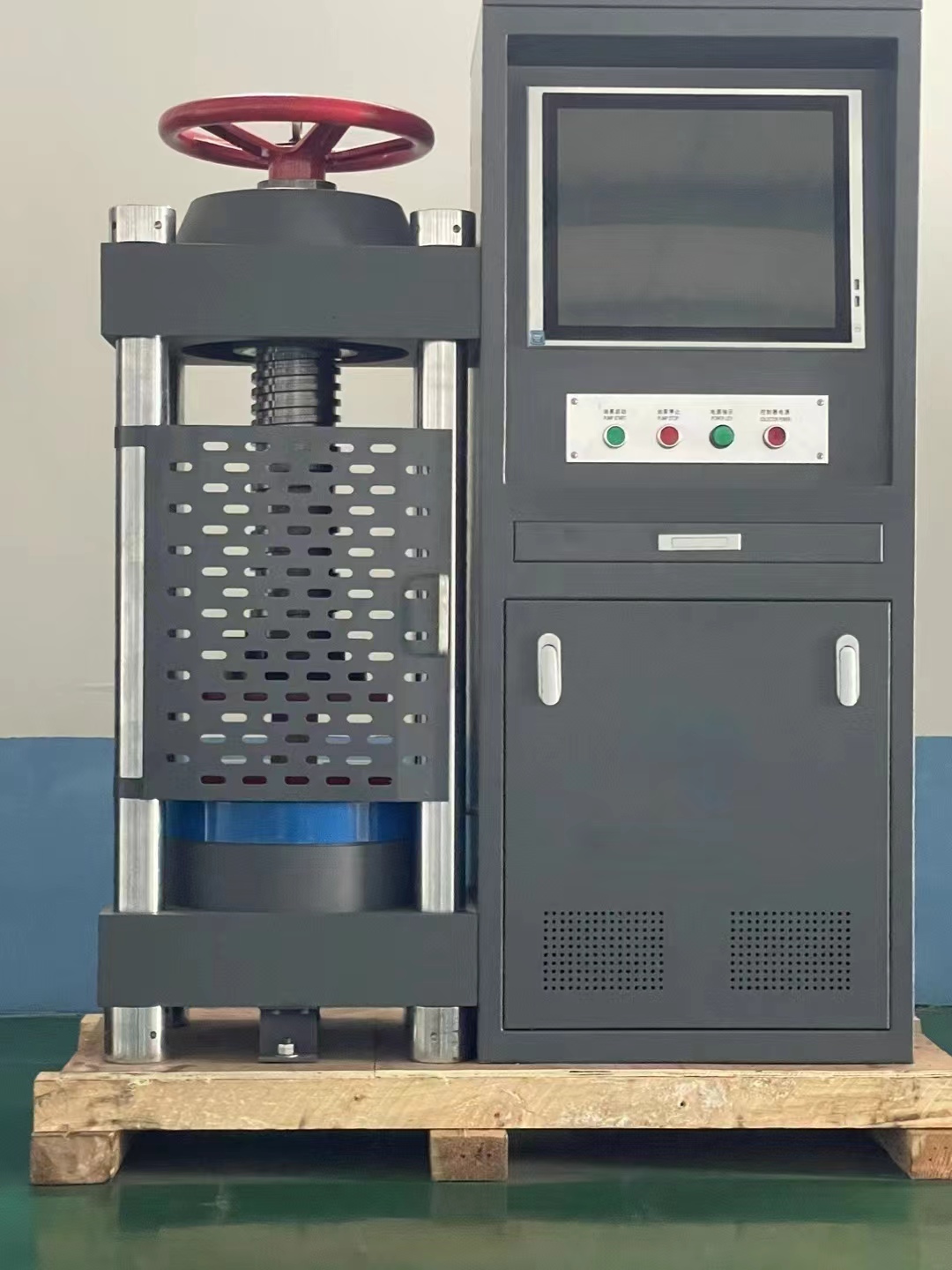

El 2000KN La máquina de prueba de compresión (en adelante, denominada máquina de prueba) se usa principalmente para pruebas de presión de muestras de metal y no metal, como concreto, cemento, ladrillos y piedras.

Adecuado para unidades de construcción como edificios, materiales de construcción, carreteras, puentes, minas, etc.

4、 Condiciones de trabajo

1. Dentro del rango de 10-30 ℃ a temperatura ambiente

2. Instale horizontalmente en una base estable

3. En un entorno libre de vibraciones, medios corrosivos y polvo

4. Voltaje de la fuente de alimentación 380V
