Descripción del PRODUCTOo
El motor eléctrico impulsa la correa y la polea a través del eje excéntrico para mover la mandíbula móvil hacia arriba y hacia abajo. Cuando se eleva la mandíbula móvil, el ángulo entre la placa del codo y la mandíbula móvil aumenta, empujando así la placa de la mandíbula hacia la placa de la mandíbula fija el ángulo entre la placa de palanca y la mandíbula móvil se hace más pequeña cuando la mandíbula móvil se baja, y la placa de la mandíbula móvil deja la placa de la mandíbula fija bajo la acción de la varilla de extracción y el resorte. Con la rotación continua del motor, la mandíbula móvil de la trituradora se usa para el trituración y descarga periódica de materiales, realizando así la producción en masa.
1. Descripción general
Jaw Crusher se utiliza en minería, metalurgia, geología, materiales de construcción, industria ligera, industria química y se dedica a la inspección de la unidad. La máquina está hecha de acero de soldadura, acero de alto manganeso, hierro fundido. Cada unidad está encareciendo estrictamente, antes de abandonar la fábrica después de la calificación completa, como resultado de la calidad de la unidad en sí, nuestra planta es responsable de tres garantías. Es el desgaste normal de las piezas de uso, la necesidad de comprar o adiciones puede contactar con nosotros, nuestra planta responsable de suministrar agente de transporte. Our Propósito es: Calidad primero, el cliente primero.

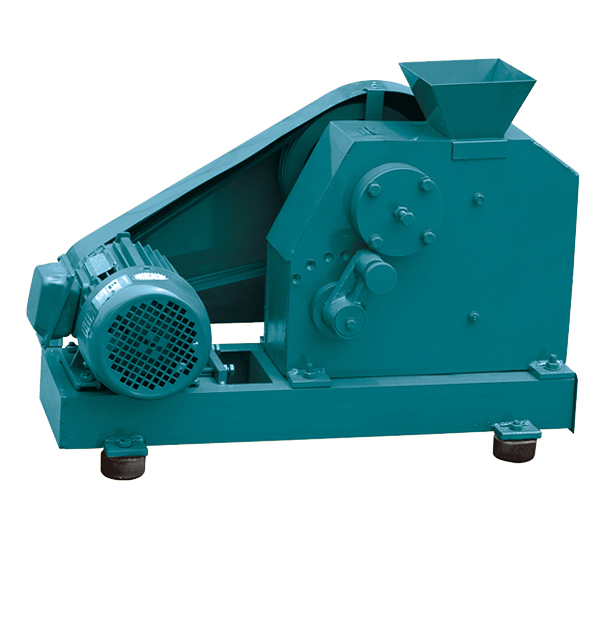

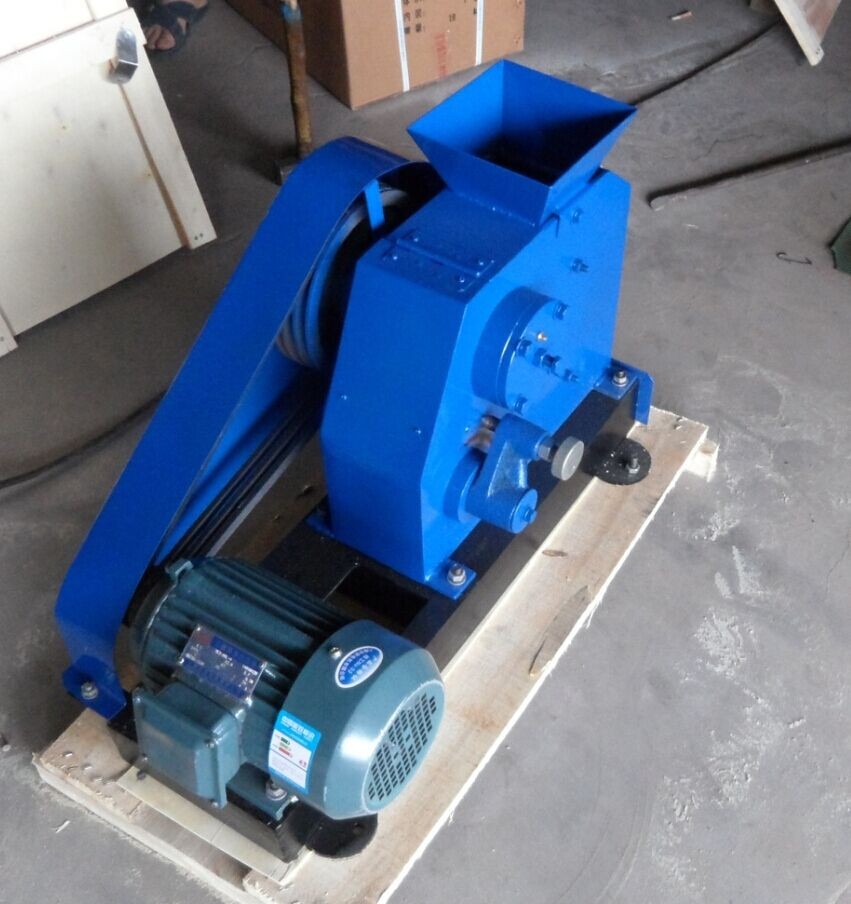

2. La estructura de la trituradora de la mandíbula
La máquina consiste en marco, mandíbula móvil, eje excéntrico, placas de mandíbula, soportes y otros componentes. Motor a través del eje de los giros de vínculo V, de modo que la mandíbula móvil se llevará a cabo de acuerdo con la trayectoria del pozo ajustado. El material en la cámara de trituración se romperá. El marco está formado por una placa soldada. Marque, la cámara delantera está fisionada con una placa de mandíbula. Equipado con la cubierta protectora en la superficie del lado derecho, para garantizar la seguridad. La mandíbula móvil fija es un componente de la fundición, con la mandíbula móvil en la parte delantera, por medio del eje excéntrico y el rodamiento de rodillo superior se suspende en el marco. Se instaló en la placa dental. El extremo del eje excéntrico está equipado con rueda de Ginebra.
En el lado derecho está equipado con el mango para ajustar la distancia, fácil de ajustar el espacio adecuado.
| Modelo (tamaño de entrada) | Voltaje (v) | Poder (KW) | Tamaño de entrada (mm) | Tamaño de salida (mm) | Velocidad del huso (R/min) | capacidad (kg/hora) | Dimensiones generales (mm) d*w*h |
| 100*60 mm | 380V/50HZ | 1.5 | ≤50 | 0.1~15 | 600 | 45~550 | 750*370*480 |
| 100*100 mm | 380V/50HZ | 1.5 | ≤80 | 3~25 | 600 | 60~850 | 820*360*520 |
| 150*125 mm | 380V/50HZ | 3 | ≤120 | 4~45 | 375 | 500~3000 | 960*400*650 |
