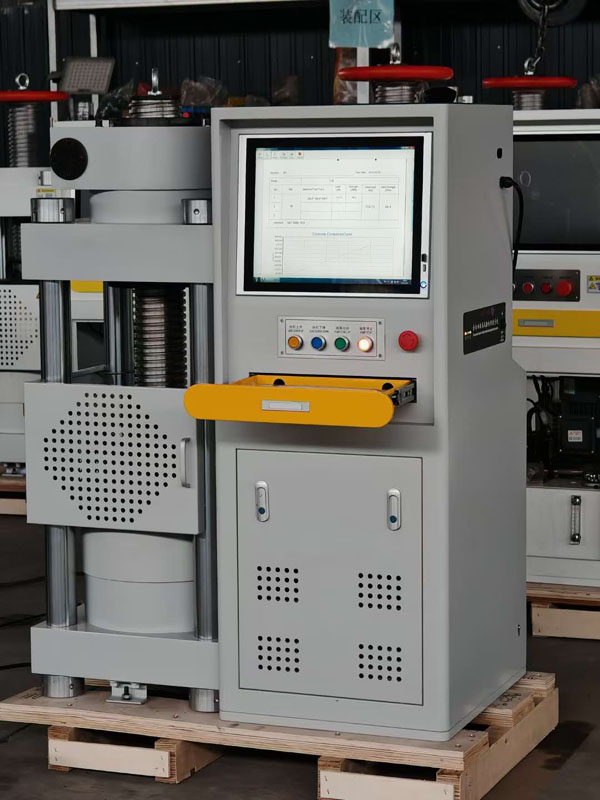

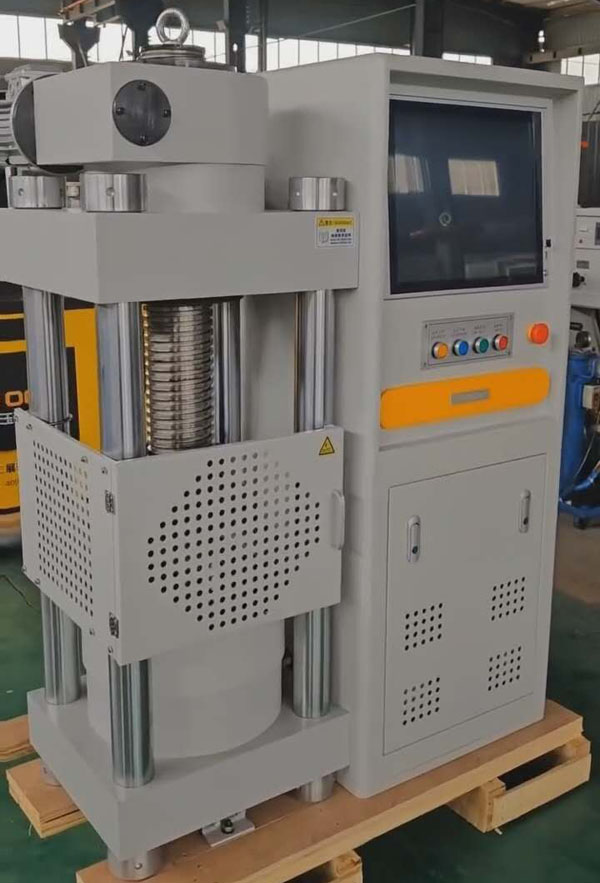

Probantes de compresión automáticos estándar para cubos de concreto y cilindros
Esta máquina de prueba se utiliza para determinar la resistencia a la compresión de los materiales de construcción como ladrillos, piedras y concreto.
Esta máquina adopta la unidad de fuente de energía hidráulica, la tecnología de servicio de servo electrohidráulico, la adquisición y el procesamiento de datos de la computadora, y calcula la resistencia a la compresión para generar un informe. Consiste en un host de prueba, una fuente de aceite (fuente de energía hidráulica), un sistema de medición y control, y un instrumento de prueba
Se compone de cuatro partes, que tiene la visualización dinámica de carga, tiempo y curva de prueba, función de control oportuna y la función de mantenimiento de la fuerza de prueba máxima. Es un equipo de prueba y prueba necesario para construcción, materiales de construcción, carreteras y puentes y otras unidades de ingeniería.
La máquina de prueba y los accesorios se ajustan a: GB/T2611. GB/T17671、 GB/T16826. Estándar GB/T50081.
Ajuste eléctricamente el espacio de compresión.
Datos técnicos：
1.Voltage: three-pase,380V /50HZ
2. Fuerza de prueba Maximum: 2000kn;
3. Propiedad de nivel de la máquina: Nivel 1;
4.20mm
5.Diámetro de pistición& Viaje del pistón: ￠250 mm*8 0mm;
6. Tamaño de la platina superior: φ240 mm;
7. Tamaño de la platina más vital: 250 × 350mm;
8.Dimensiones: 960 × 680 × 1370 mm;
9.Machine Power: 1.5KW (motor de bomba de aceite 1.1kw);
10. Peso de la máquina: sobre 840kg;

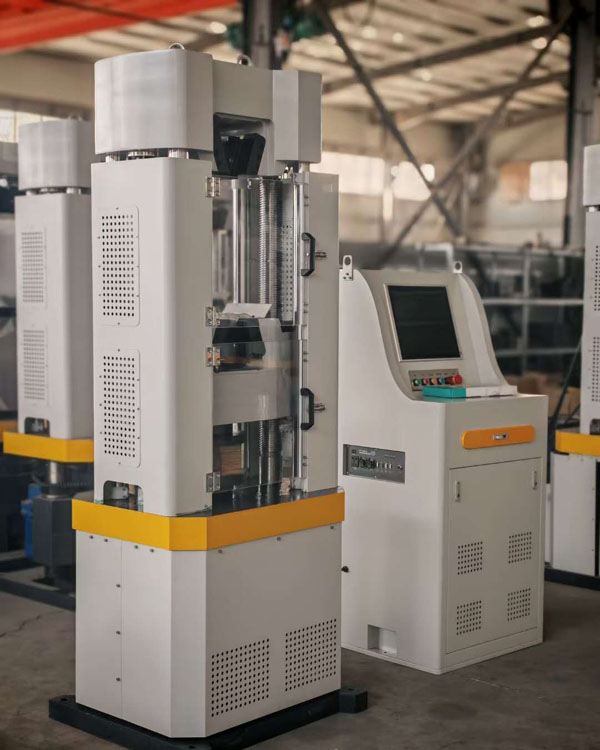

máquina de prueba de material universal：
Los controladores automáticos están programados para seguir los requisitos de especificación de la prueba seleccionada para el contacto con la muestra, la priorización, la tasa de carga, la detección de ruptura, la adquisición de datos y el retorno del pistón a la posición de inicio. Se eliminan las variaciones en las tasas de carga y las aplicaciones, lo que garantiza resultados precisos, repetibles y documentados que se ajustan estrictamente a los métodos de prueba ASTM y AASHTO. Las pruebas automatizadas y la documentación de los resultados también conducen a tasas más altas de PRODUCTOividad con menos errores.
Los marcos de compresión de concreto están diseñados para manejar las demandas diarias de probar cilindros de concreto, vigas, bloques y cubos. Las máquinas de compresión de Humboldt abarcan una prueba de 30,000 a 500,000 lbs. (1112 a 2,224kn). Todos los marcos de compresión están construidos en los EE. UU. A las especificaciones que exceden los estándares actuales de la industria. Estas máquinas de compresión son conocidas por su versatilidad, construcción rígida, confiabilidad y diseño compacto. Todos los marcos de carga de Humboldt se fabrican con miembros laterales de acero estructural y cabezas cruzadas de acero sólido, que cuentan con un diseño único de construcción de caja. Cada esquina está completamente soldada en las costuras de cabeza cruzada interior y exterior, proporcionando la estabilidad resistente necesaria para resultados de pruebas precisos y repetibles año tras año.
Construido para durar, y en comparación con las muchas máquinas más ligeras de competidores; Encontrarás que las cabezas cruzadas de estas máquinas son más gruesas que las de su competencia. Nuestras máquinas de compresión tienen un pistón de mayor diámetro con un trazo y un escudo de polvo más largo. Proporcionan una mesa de platina más gruesa, que está enriquecida a través de los estándares HRC 55, además de tener puertas de guardia de acero y fragmento.
Otras características incluyen un diseño de marco que coloca el conjunto del cilindro hidráulico en la cabeza cruzada superior, lo que aplica la fuerza de carga en una dirección descendente, eliminando la acumulación de material extraño alrededor del área del cilindro para una vida útil más larga del sello. Un sistema de platina de cambio rápido permite un cambio rápido y fácil de platos de prueba.
Humboldt fabrica varios controladores excelentes para usar con nuestras máquinas de compresión de concreto que le permiten elegir el controlador que mejor se adapte a su aplicación.
Controladores automáticos
La línea de controladores de Humboldt incluye el HCM-5080, un controlador automático y el HCM-5070, una versión de consola del HCM-5080. El HCM-5080 y HCM-5070 utilizan una bomba hidráulica integral, que el controlador controla automáticamente.
Los controladores de máquinas de compresión HCM-5080 y HCM-5070 de Humboldt incorporan estas pruebas estándar en su diseño: ASTM C39, C78, C293, C469, C496, C1019, C109/C109M y EN 12390-3. Simplemente elija la prueba que desea ejecutar mientras configura su prueba y el controlador lo guiará a través de la configuración desde donde puede continuar con su prueba.
Controladores manuales
Humboldt también ofrece el HCM-5090, un indicador digital para usar con máquinas operadas manualmente. Este controlador presenta muchas de las características de nuestros controladores automáticos, excepto que está diseñado para usar con una bomba operada manualmente. El HCM-5090 incorpora las mismas configuraciones de prueba estándar que los controladores automáticos. Simplemente elija la prueba que desea ejecutar mientras configura su prueba y el controlador lo guiará a través de la configuración desde donde puede continuar con su prueba.
Para la operación con mentalidad de presupuesto, también ofrecemos el indicador I7, que es un indicador de carga digital fácil de usar que muestra simultáneamente la carga viva y los valores de carga de la carga durante una prueba.
