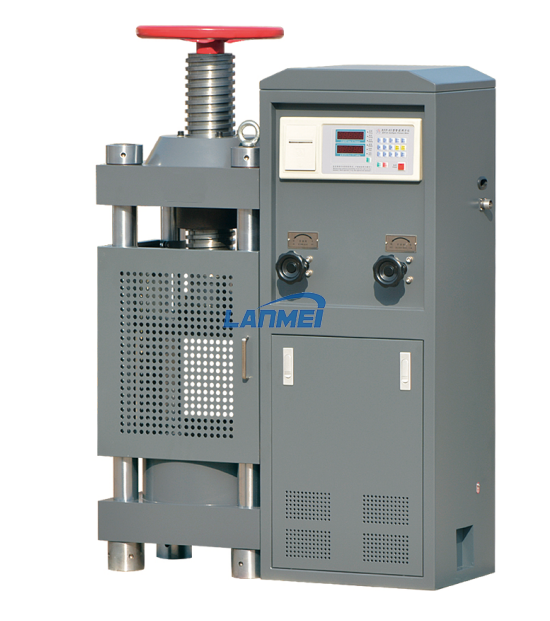

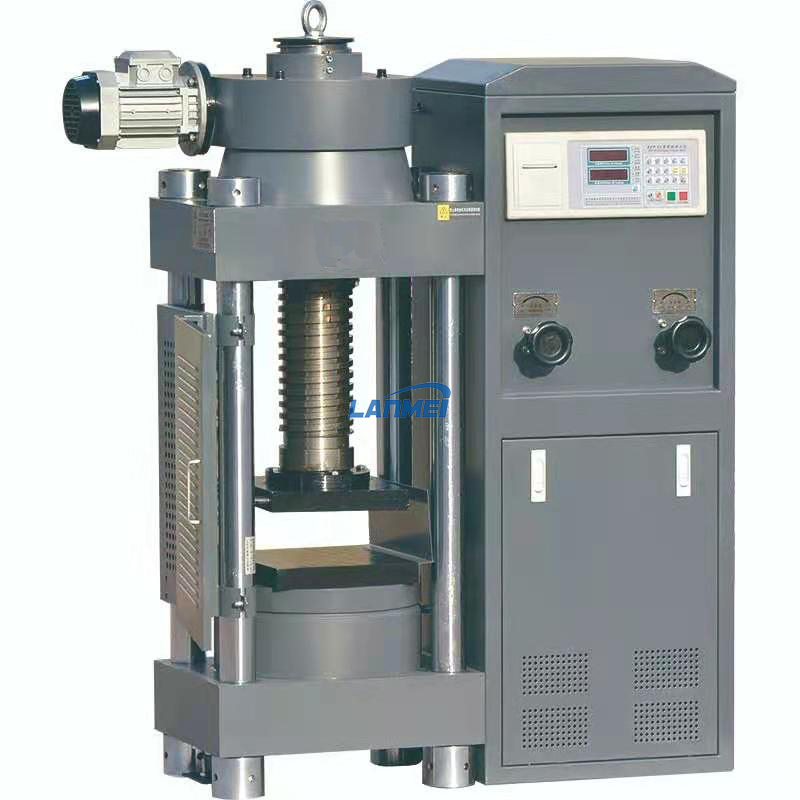

Máquina de compresión de concreto automático
Controladores electrónicos en las máquinas de compresión de prueba de concreto de serie estándar o automáticas cuentan con opciones de control operativo, recopilación de datos y distribución. Elija una capacidad de marco de carga más adecuada para sus necesidades de prueba.
La máquina de prueba de presión electrohidráulica SYE-300 es impulsada por una fuente de energía hidráulica y utiliza instrumentos inTeléfonoigentes de medición y control para recopilar y procesar datos de prueba. Consiste en cuatro partes: el host de prueba, la fuente de aceite (fuente de energía hidráulica), el sistema de medición y control, y el equipo de prueba. La fuerza de prueba máxima es de 300KN, y la precisión de la máquina de prueba es mejor que el nivel 1. La máquina de prueba de presión electrohidráulica SYE-300 puede cumplir con los requisitos de prueba estándar nacionales para ladrillos, concreto, cemento y otros materiales. Se puede cargar manual y mostrar digitalmente el valor de la fuerza de carga y la velocidad de carga. La máquina de prueba es una estructura integrada del motor principal y la fuente de aceite; Es adecuado para la prueba de compresión de cemento y concreto y la prueba de flexión de concreto, y puede cumplir con la prueba de concreto de tracción dividida con accesorios apropiados y dispositivos de medición. La máquina de prueba y sus accesorios cumplen con los requisitos de GB/T2611, GB/T3159.
Prepare las herramientas de instalación Compruebe los accesorios adjuntos al equipo de acuerdo con la lista de embalaje, y verifique si los accesorios son completos preparar un destornillador, llave de llave ajustable y un conjunto de llave de llave de seis ángulos internos. El host corrige el equipo de acuerdo con los parámetros fijos de la base con referencia al dibujo de la base (consulte los parámetros y las instrucciones de la base de la base para evitar el apéndice de este manual para obtener detTodoses). El inconveniente de mudarse de la máquina en el futuro. La conexión debe estar de cerca, y colgar en la lavadora de sellado. The oil circuit connection Fill the right amount of hydraulic oil according to the mark on the oil tank (wait at least 3 hours before officiTodosy use after filling the hydraulic oil , to facilitate the bubble discharge in the hydraulic oil by itself), after filling the hydraulic oil connect the host and the control cabinet with hose in accordance with the sign (hydraulic jaw type requires jaw pipeline instTodosation),when instTodosing the pipeline,one gasket must be put Tips:If technical Los parámetros cambiaron, consulte el PRODUCTOo real. Máquina de prueba de presión electrohidráulica 34 35BET entre tuberías y empalme, y sujete la junta por llave llave, como se muestra el tapón de aceite sin cable de la manguera, tenga su custodia, para evitar la pérdida y causó el inconveniente de la máquina en movimiento en el futuro. Al mover el equipo, derribar las tuberías y sellarlas por enchufe de aceite de cerca. (Sye- 2000b/sye-3000b/sye-2000bd/sye-3000BD Tipo de serie) la conexión eléctrica elimina el conjunto completo de líneas de datos, de acuerdo con la línea de datos correspondiente a la interfaz en el gabinete de control izquierdo (Sye-2000b/sye-3000b/sye-200000bd/sye-3000bd/sye-3000bd/sye-3000) por favor). El cable de alimentación en estrictamente de acuerdo con la etiqueta adjunta. The null wire (line 4) of the three-phase four-wire power line is strictly prohibited from wrong connection The first operation and commissioning Switch on the power, press the pump start button, the pump starts to work, then turn off the return valve, slowly turn on the delivery valve, the piston rises a distance, observe whether there is jam and other phenomena.If there is, unload and stop the machine for inspection and troubleshooting.If not, turn on the Válvula de retorno y hacer que el pistón caiga a la posición original. Este es el proceso de puesta en marcha por primera vez.

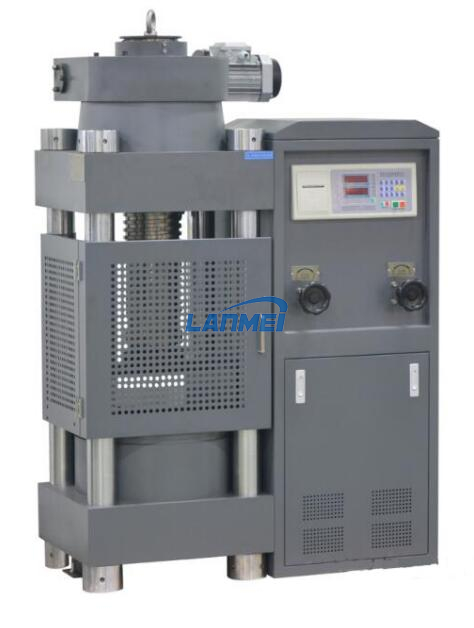

Operación de prueba de flexión y compresión (tome una muestra de 150 mm × 150 mm, por ejemplo) 1) Encienda la alimentación del equipo para abrir el controlador e ingrese el sistema, configure la información de la muestra de acuerdo con el paso 5.2.3.1: No. de muestra, tipo de prueba, tipo de muestra, números de muestra, envejecimiento de la muestra. Y luego presione el teclado de la interfaz principal para cambiar a la interfaz de espera de la prueba de compresión, consulte la Fig.3.1. 2) Presione el teclado de prueba de inicio para cambiar a la interfaz de prueba de compresión, consulte la Fig.3.2. En este momento, el controlador está listo para la adquisición de datos. 3) Abra la cerca, coloque la muestra en la posición central de la platina inferior, presione el botón de elevación/caída en el panel de control (modelos de la serie SYE-2000BD/SYE-3000BD) o ajuste el número de bloqueo de cojín debajo de la platina inferior (modelos de la serie SYE-2000B/SYE-3000B) para que la platina superior se mueva cerca de la muestra pero no con el contacto entre sí. Y luego presione la bomba en el teclado, apague la válvula de retorno y active la válvula de entrega hasta que la platina inferior aumente lentamente y la superficie superior de la muestra esté cerca pero no se ponga en contacto con la platina superior, mientras tanto, presione la fuerza clara para tardar el valor de fuerza. Ajuste la válvula de la válvula de la válvula de entrega realice la velocidad de carga a una velocidad segura hasta la muestra que se rompa. Y luego se apaga la válvula de entrega y la válvula de entrega y la válvula de retorno de la válvula de retorno. Después de la prueba, si los datos de prueba no son correctos, presione Eliminar el teclado para borrar los datos de prueba. 4) Después del valor de la fuerza, se cero automáticamente, coloque la segunda muestra y repita los pasos anteriores para probar la segunda muestra. 5) Después de que un grupo de muestras se haya terminado, una solicitud, presione las pantTodosas de resultados de impresión para imprimir, en este momento, presione imprimir para imprimir los resultados de las pruebas de grupo actuales. Pero si solo se prueba una o dos muestras de un grupo, no hay un mensaje impreso, pero también puede presionar el teclado de impresión para imprimir resultados de las pruebas. 6) Después de que un grupo de muestra se termine de prueba, el número de prueba agregue automáticamente 1, y para el mismo tipo de muestra, los usuarios pueden repetir el paso 3) para continuar la prueba. Pero si el tipo de muestra es diferente, presione el teclado de prueba de detención y repita el paso 1 para restablecer la información de la muestra para iniciar una nueva prueba. 7) Cuando se termine la prueba, apague la bomba, apague la energía, limpie los escombros residuales en la platina a tiempo. 6. Mantenimiento diario ① Cada vez antes de comenzar la máquina, verifique si hay fuga de aceite (piezas específicas como: tubería, cada válvula de control, tanque de aceite), si el perno está sujeto, si la electricidad está intacta; Verifique regularmente, mantenga la integridad de sus componentes. ② Al terminar cada prueba, el pistón debe dejar caer a la posición más baja y limpiar los residuos en el tiempo, la mesa de trabajo para el tratamiento contra el óxido. ③ Operación Después de un período de tiempo, debe tener una inspección y mantenimiento necesarios con la máquina de prueba: limpiar los residuos como aceros y óxido en la superficie deslizante de la abrazadera y la viga; Verifique la opresión de la cadena cada mitad de año; Engrasó las piezas corredizas regularmente, pinte las piezas de raya fácil con aceite de óxido, permanezca limpieza y anti-rompina. ④ Evite el instrumento de erosión del agua de alta temperatura a alta temperatura, demasiado húmeda, corrosiva. ⑤ Reemplace el aceite hidráulico anualmente o acumulativo después de 2000 horas de trabajo. ⑥ Cualquier momento no puede enchufar la línea de alimentación y la línea de señal, de lo contrario, es fácil dañar el elemento de control. ⑦ Durante la prueba, no presione arbitrariamente el botón en el panel del gabinete de control, el cuadro de operación y el software de prueba. No levante o caiga la viga durante la prueba. No ponga su mano en el espacio de prueba durante la prueba. ⑧ Durante la prueba, no toque el equipo y todo tipo de enlaces, para no afectar la precisión de los datos. ⑨ A menudo verifique el cambio de nivel del tanque de aceite. ⑩ Compruebe si la línea de conexión del controlador está en buen contacto regularmente, si está suelto, debe fijarse a tiempo. ⑪ Después de la prueba si el equipo no se usa durante mucho tiempo, apague la potencia principal y en el proceso de parada del equipo opere el equipo para no cargar regularmente, para asegurarse de cuándo el equipo se pone en uso nuevamente, todos los índices de rendimiento son normales. ⑫ Es un equipo de medición de precisión, debe ser personas en posiciones fijas para la máquina. Las personas sin capacitación están estrictamente prohibidas para operar la máquina. Cuando el host se está ejecutando, el operador no debe mantenerse alejado del equipo. En el proceso de carga o funcionamiento de la prueba, si hay alguna situación anormal o una operación incorrecta, presione inmediatamente el botón de parada de emergencia roja y apague la potencia.
