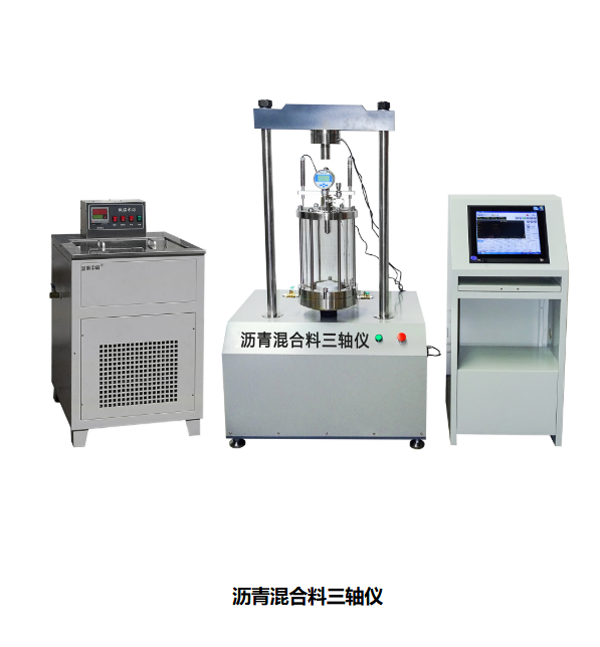

Testador triaxial de mezcla de asfalto
I. Introducción
Este sistema es un dispositivo de prueba de compresión triaxial para mezclas de asfalto desarrolladas en función de los "procedimientos de prueba para la mezcla de asfalto y asfalto en ingeniería de carreteras JTG E20-2011 ″, utilizando tecnología de accionamiento de motor Stepper, tecnología de control automático, tecnología de refrigeración, tecnología de sensores y tecnología de computadora. Estabilidad de las mezclas de asfalto.
Este sistema es fácil de operar, tiene una alta precisión de pruebas y también se puede usar para otras pruebas. El proceso de prueba está controlado por un microcomputador.
II. Principales indicadores técnicos
1. La carga calificada máxima del sistema es de 100 kN.
2. El motor de paso de la máquina principal: 1000 W, 380 V × 50 Hz.
3. El rango de presión de confinamiento: 0 – 3 MPa.
4. El dispositivo de calentamiento electromagnético: rango de calentamiento 0 – 100 ° C, fuente de alimentación 220 V × 50 Hz.
5. La fuente de alimentación externa para el instrumento de adquisición de datos: 220 V × 50 Hz.
6. El rango de velocidad de elevación de la máquina principal: 0 – 50 mm/min, sin paso ajustable.
7. La carrera de elevación de la máquina principal: 0 – 100 mm.
8. La máxima presión de cojinete de la cámara de presión: 2 MPa.
9. El sensor de presión de tipo de radios: 0-100 kN, precisión: 0.05% FS.
10. La distancia central entre las dos columnas es de 420 mm.
Máquina de prueba triaxial de mezcla de asfalto: una herramienta clave para el análisis de pavimento
La máquina de prueba triaxial de la mezcla de asfalto es un instrumento esencial en el campo de la ingeniería civil, especialmente para evaluar las mezclas de asfalto utilizadas en la construcción del pavimento. Este equipo avanzado está diseñado para simular el estrés y la tensión a la que el pavimento de asfalto está sujeto bajo las cargas de tráfico, proporcionando datos críticos para los ingenieros e investigadores.
Una de las funciones principales de la máquina de prueba triaxial de asfalto es evaluar las propiedades mecánicas de las mezclas de asfalto. Al aplicar presiones axiales y confinadas controladas, la máquina de prueba puede simular varias situaciones en escenarios reales. Esto permite un análisis exhaustivo de la respuesta de diferentes mezclas de asfalto bajo diferentes niveles de estrés, lo cual es crucial para predecir su rendimiento y durabilidad.
Los resultados de la prueba de la máquina de prueba triaxial de la mezcla de asfalto pueden proporcionar referencia para la selección de materiales y el diseño del pavimento de asfalto. Los ingenieros pueden evaluar parámetros como la resistencia al corte, el módulo de resiliencia y las características de deformación permanente. Esta información es crítica para garantizar que el pavimento pueda resistir las cargas de tráfico esperadas y las condiciones ambientales durante su vida útil.
Además, las máquinas de prueba triaxial de asfalto juegan un papel importante en el control de calidad durante el proceso de producción de la mezcla de asfalto. Al probar muestras de diferentes lotes, los fabricantes pueden asegurarse de que sus PRODUCTOos cumplan con las especificaciones y estándares de rendimiento requeridos. Esto no solo mejora la calidad de la superficie de la carretera, sino que también ayuda a mejorar la vida general de seguridad y servicio de la infraestructura vial.
En resumen, la máquina de prueba triaxial de la mezcla de asfalto es una herramienta clave en la evaluación y el diseño del pavimento de asfalto. Su capacidad para simular condiciones de pavimento del mundo real y proporcionar datos valiosos es una herramienta esencial para que los ingenieros que trabajen para crear carreteras duraderas y eficientes. A medida que la demanda de pavimento de alta calidad continúa creciendo, la importancia de este equipo de prueba solo aumentará en los próximos años.
