Descripción del PRODUCTOo
Suelo de alta calidad Máquina de prueba CBR
Es adecuado para todo tipo de suelos y mezclas (suelo con un diámetro de grano de menos de 40 mm) que se compacta en el molde de cilindro de prueba especificado para llevar a cabo la prueba de relación de rodamiento para determinar la capacidad de soporte del pavimento diseñado, la base de pavimento, la subbasa y la capa de material de la cama de carretera. Es uno de los instrumentos necesarios para las pruebas geotécnicas. El instrumento está compuesto por el motor principal, el anillo de fuerza, la varilla de penetración, etc. (la placa de carga, la placa permeable porosa, el indicador de dial, etc., pertenecen al conjunto de 9 piezas de accesorios CBR). El instrumento tiene las características de tamaño pequeño, salida pequeña y operación conveniente.

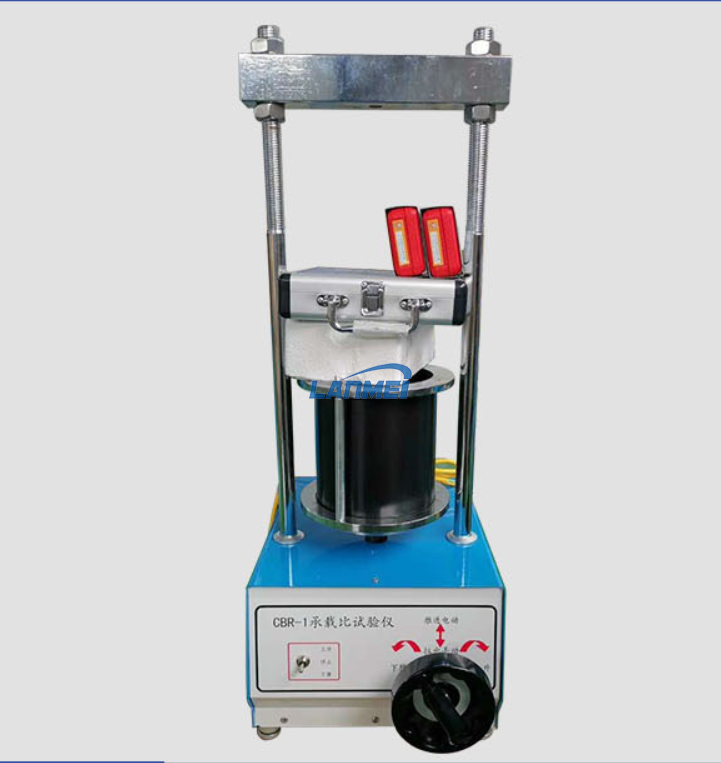

Probador de relación de rodamiento modelo CBR-I:
Velocidad: 1 mm/min, presión máxima 3 T.
Varilla de penetración: diámetro de la cara del extremo φ50 mm.
Indicador de dial: 0-10 mm 2 piezas.
Placa de múltiples agujeros: dos piezas.
Placa de carga: 4 piezas (diámetro exterior φ150 mm, diámetro interno φ52 mm, cada uno de 1.25 kg).
Tubo de ensayo: diámetro interno φ152 mm, altura de 170 mm; Almohadilla φ151 mm, altura 50 mm con el mismo tubo de ensayo compactador de servicio pesado.
Anillo de medición de fuerza: 1 conjunto. Voltaje de la fuente de alimentación: 380V.
Peso neto: 73 kg de peso bruto 86 kg
Dimensiones: 57x43x100cm
Foto:
Modelo CBR-IIIA Tester de relación de rodamiento digital:
Velocidad: 1 mm/min,
Valor de fuerza de prueba: presión máxima 50kn, precisión del valor de fuerza: 0.001kn.
Sensor de desplazamiento: valor de graduación de 0-25 mm: 0.01 mm, linealidad: 0.3%
Varilla de penetración: diámetro de la cara del extremo φ50 mm.
Indicador de dial: 0-10 mm 2 piezas.
Placa de múltiples agujeros: dos piezas.
Placa de carga: 4 piezas (diámetro exterior φ150 mm, diámetro interno φ52 mm, cada uno de 1.25 kg).
Tubo de ensayo: diámetro interno φ152 mm, altura de 170 mm; Almohadilla φ151 mm, altura 50 mm con el mismo tubo de ensayo compactador de servicio pesado.
Anillo de medición de fuerza: 1 conjunto. Voltaje de la fuente de alimentación: 380V.
Peso neto: 85 kg
Dimensiones: 57x43x100cm
Foto:

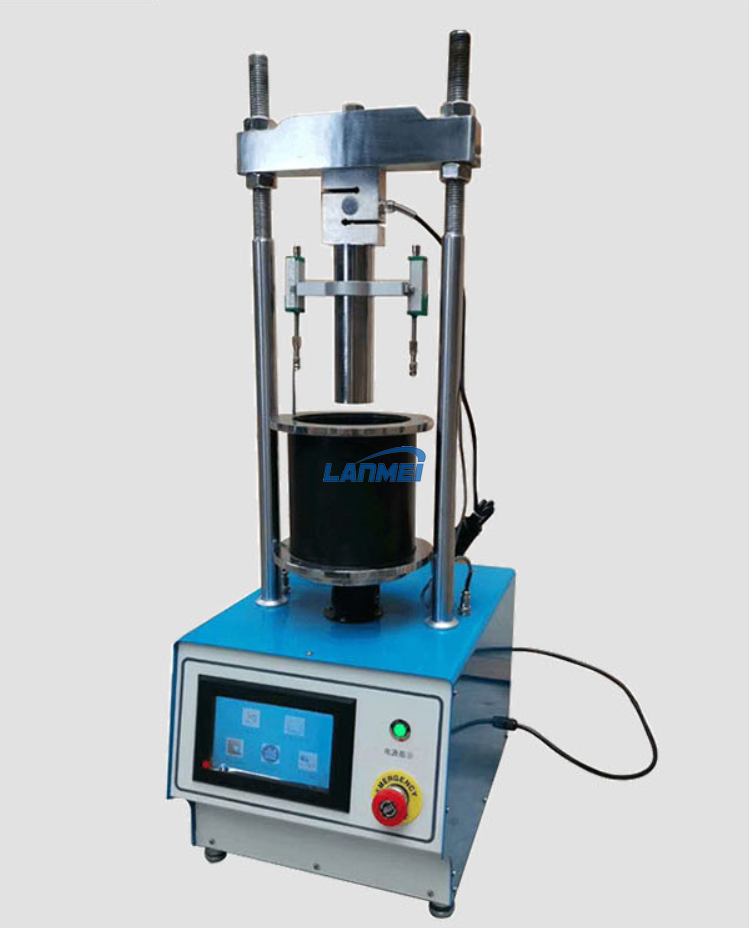

Modelo CBR-III Tester de relación de rodamiento digital de mantenimiento:

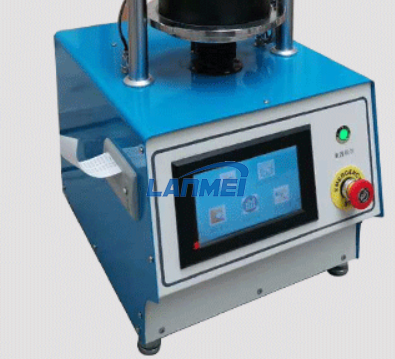

PantTodosa táctil LCD, puede imprimir datos.
Velocidad: 1 mm/min o 1.27 mm/min, se puede configurar usted mismo.
Valor de fuerza de prueba: presión máxima 50kn, precisión del valor de fuerza: 0.001kn.
Sensor de desplazamiento: valor de graduación de 0-25 mm: 0.01 mm, linealidad: 0.3%
Varilla de penetración: diámetro de la cara del extremo φ50 mm.
Indicador de dial: 0-10 mm 2 piezas.
Placa de múltiples agujeros: dos piezas.
Placa de carga: 4 piezas (diámetro exterior φ150 mm, diámetro interno φ52 mm, cada uno de 1.25 kg).
Tubo de ensayo: diámetro interno φ152 mm, altura de 170 mm; Almohadilla φ151 mm, altura 50 mm con el mismo tubo de ensayo compactador de servicio pesado.
Anillo de medición de fuerza: 1 conjunto. Voltaje de la fuente de alimentación: 220V.
Peso neto: 86.8 kg
Dimensiones: 57x46x102cm
Foto:
En el laboratorio, las muestras de suelo con contenido de humedad específico se compactan en moldes. La preparación de la muestra antes de la prueba puede incluir el remojo y la adición de pesos de recargo a las muestras moldeadas. La prueba de penetración se lleva a cabo en un marco de carga equipado con un pistón de penetración y otros componentes de la prueba CBR.
Las pruebas de campo CBR miden la fuerza de los suelos en el lugar y los materiales del curso base, proporcionando información valiosa a los diseñadores de pavimentos mientras mantienen los estándares ASTM D1883 y AASHTO T 193. Las pruebas de campo se ejecutan forzando un pistón de penetración en el suelo con un gato basado en engranajes en el sitio de prueba y comparando la profundidad de penetración con la carga. Por lo general, el conector está preparado contra un equipo pesado utilizado para una carga de reacción, como un camión volquete cargado.
La relación de laboratorio FM 5-515 de la relación de rodamiento de Limerock de Florida (LBR) FM 5-515 se desarrolló para evaluar LimeroCk y otros suelos utilizados para los materiales de base, subgrado y terraplén típicamente encontrados en Florida. Este método de prueba comparte gran parte del mismo equipo y procedimientos utilizados con la prueba de laboratorio CBR.
Gilson ofrece una línea completa de equipos de laboratorio y de campo para pruebas de relación de rodamiento de California (CBR) y equipos de laboratorio para la prueba de relación de rodamiento de limero de Florida (LBR).
El equipo de laboratorio CBR incluye marcos de carga personalizables equipados con componentes para realizar pruebas CBR o LBR. Los marcos también se pueden equipar con una variedad de componentes para otras aplicaciones de prueba de suelo. Además, nuestra selección de PRODUCTOos de prueba de laboratorio CBR incluye mohos, discos espaciadores, placas de oleaje, pesos de recargo y otros accesorios para probar muestras de suelo preparadas en laboratorio.
El equipo de campo CBR consta de gatos de campo CBR, anillos de carga, placas de recargo y pistones de penetración para proporcionar datos de penetración de las pruebas de campo in situ.
El equipo LBR es similar al equipo de prueba de laboratorio CBR, pero utiliza moldes de compactación únicos y discos espaciadores.
