Máquina de prueba de resistencia a la compresión del bloque de hormigón manual 200TON

Máquina de prueba de resistencia a la compresión de bloque de concreto

Introducción al PRODUCTOo

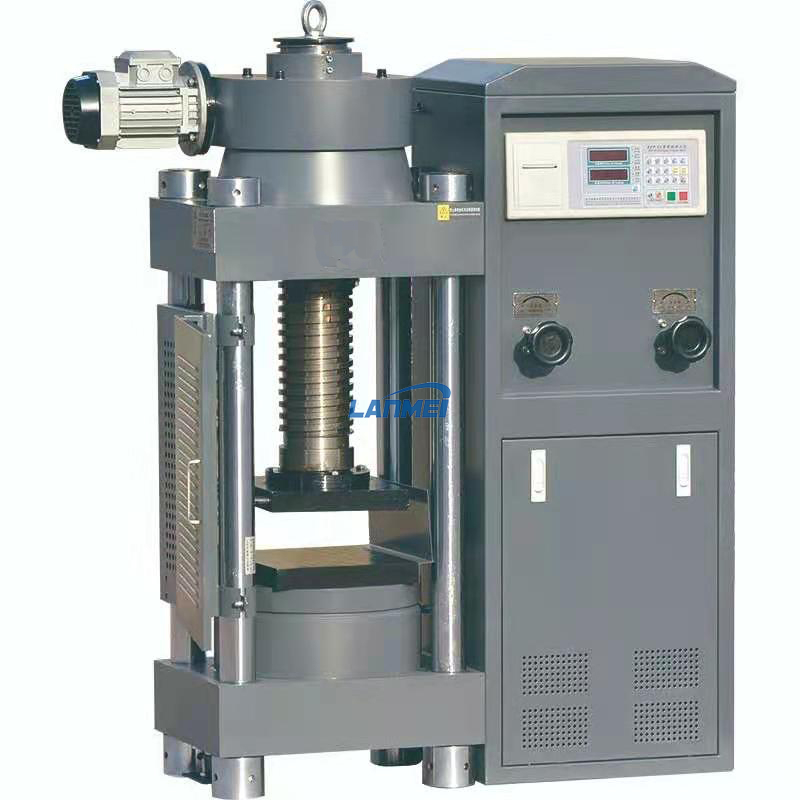

 La máquina de prueba de presión electrohidráulica de Sye-2000D está impulsada por una fuente de energía hidráulica y adopta un instrumento inTeléfonoigente de medición y control para recopilar y procesar datos de prueba. Consiste en el host de prueba, la fuente de aceite (fuente de energía hidráulica), el sistema de medición y control, y el equipo de prueba. , la fuerza de prueba máxima es 2000kn, y el nivel de precisión de la máquina de prueba es mejor que el nivel 1.

 La máquina de prueba de presión electrohidráulica de Sye-2000d puede cumplir con los requisitos de prueba estándar nacionales para ladrillo, concreto, cemento y otros materiales, carga manual, valor de fuerza de carga digital y valor de velocidad de carga.

 La máquina de prueba es una estructura integrada del motor principal y la fuente de aceite; Es adecuado para la prueba de compresión de cemento y concreto, y con accesorios y dispositivos de medición apropiados, puede cumplir con la prueba de hormigón de punta dividida.

 La máquina y los accesorios de prueba cumplen con los requisitos de los estándares GB/T2611 y GB/T3159.

Características del PRODUCTOo

 Host de la máquina para probar

 El cuerpo principal de la máquina de prueba es una estructura espacial de cuatro columnas. El cuerpo principal está compuesto de una base, un cilindro de aceite, un sensor de fuerza, un tornillo de plomo, una placa de presión, una barra lisa, una viga superior, un motor de elevación, un engranaje de gusano y un conjunto de accionamiento de gusano y un gabinete de control. La rigidez de toda la máquina es buena, y la prueba del proceso es estable y fácil de operar.

 El tornillo eléctrico se gira para ajustar el espacio de compresión, que es conveniente y rápido de operar.

 El diseño de la máquina de prueba se ha considerado completamente en términos de apariencia, conveniencia y seguridad. Por ejemplo, se organiza una red de protección de alta tinción por encima de la plataforma para formar un aislamiento entre el espacio de prueba y el operador, lo que puede garantizar efectivamente la seguridad del operador. La superficie de la barra de luz es cromada y pulida, que es hermosa y a prueba de óxido.

 gabinete de fuente de aceite de prueba

 El gabinete de fuente de aceite integral está compuesto de estación de bomba hidráulica, control de fuente de aceite, instrumento de medición y control, etc. La bomba de aceite de pistón axial incorporada tiene una salida estable, bajo ruido, alta integración del gabinete de fuente de aceite, huella pequeña y fácil operación y conveniencia de observación.

 El sistema fuente de aceite adopta la bomba de motor y pistón axial de Siemens con par y velocidad estables, y el nivel de ruido durante la operación es inferior a 70dB (estándar nacional: inferior a 75 dB).

 Sistema de control y control

 El instrumento de medición y control es de estructura compacta, de apariencia hermosa y fácil de operar y mantener.

 La impresora micro térmica imprime los resultados de la prueba.

 El sistema de medición y control se puede conectar a la PC. Después de instalar el software de posición de la cámara, la computadora y el controlador pueden mostrar simultáneamente el valor de fuerza, el desplazamiento, la deformación y otros parámetros.

 El sistema de medición y control tiene una variedad de funciones de protección límite, como: protección contra sobrecarga de valor de fuerza, autocomprobación de fTodosa, sensor de fuerza no está conectado ni sobrecargado, etc.

Parámetros técnicos del PRODUCTOo

 Fuerza de prueba de Maximum: 2000kn;

 Nivel de la máquina de prueba: Nivel 1;

 Error relativo del valor de indicación de la fuerza de prueba: dentro de ± 1%;

 Estructura de host: tipo de marco de cuatro columnas;

 Espacio de compresión: 320 mm;

 Carrera de pistón: 50 mm;

 Tamaño superior de la platina: 240 × 240 mm;

 Tamaño de la platina inferior: 300 × 250 mm;

 Dimensiones: 950 × 420 × 1350 mm;

 Energía de la máquina: 2.0kW (motor de bomba de aceite de 1.5kW, motor de elevación de 0.37kW);

 Peso de toda la máquina: aproximadamente 950 kg;

Configuración estándar del PRODUCTOo

 Una máquina de prueba de presión electrohidráulica SYE-2000D;

 Un conjunto de componentes de la platina superior e inferior;

 Una fuente de aceite, que incluye: bomba de aceite de pistón axial, motor de Siemens, tanque de aceite galvanizado, caja de control eléctrica integrada.

 Un conjunto de información como el manual de instrucciones y el certificado de conformidad;
