Descripción del PRODUCTOo

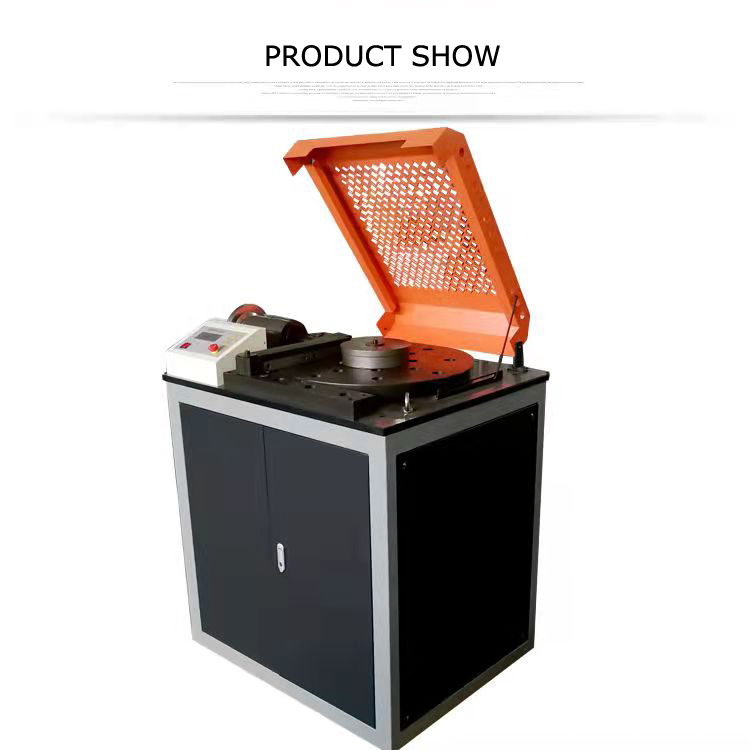

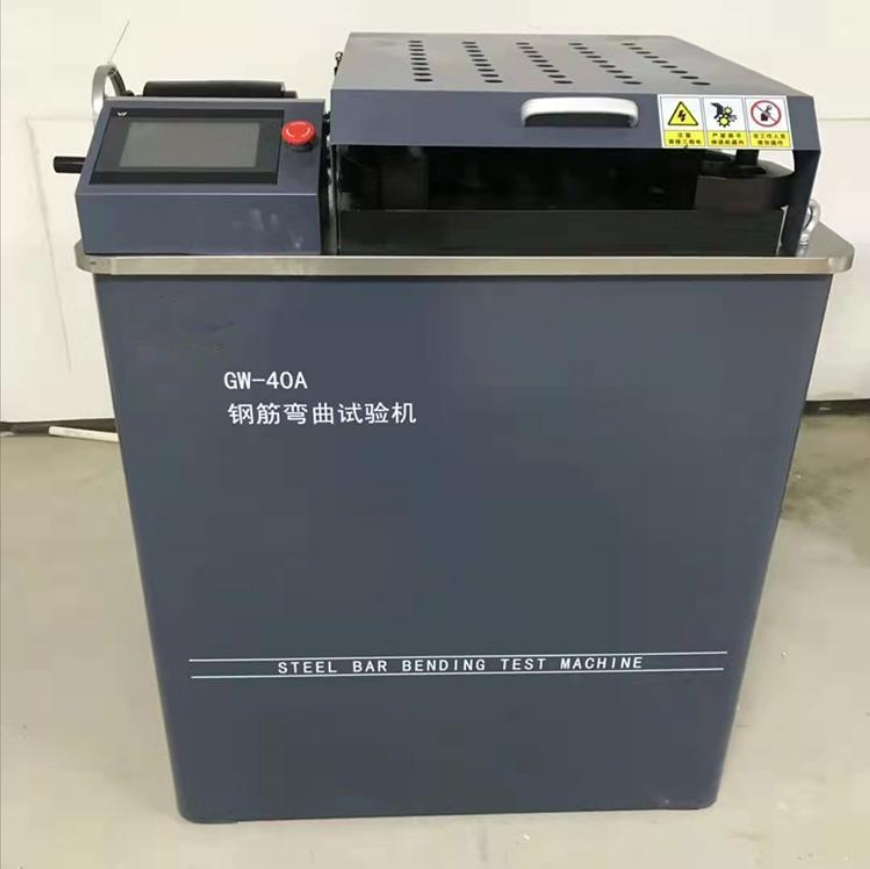

Máquina de prueba de flexión de barras de acero
La máquina de prueba de flexión de la barra de acero es un equipo especial para la prueba de flexión de avión hacia adelante e inversa de las barras de acero. Los principales parámetros técnicos e indicadores del equipo cumplen con los requisitos de YB/T5126-93, GB1449-2018, GB5029-85 "Método de prueba de flexión inversa del plano de parar". Este PRODUCTOo se usa ampliamente en fábricas de acero y unidades de construcción para probar las propiedades de flexión positivas y negativas de las barras de refuerzo.
2. Parámetros técnicos
1. Rango de diámetro de barras de acero dobladas: ∮6-∮40
2. El ángulo de flexión hacia adelante de la barra de acero: establecido arbitrariamente dentro de 0 ° -180 °
3. Ángulo de flexión inversa de la barra de acero: establecido arbitrariamente dentro de 0 ° ~ 25 °
4. Velocidad de placa de trabajo: ≤3.7r/min
5. Distancia central del rodillo: 165 mm
6. Diámetro de la placa de trabajo: ∮580 mm
7. Potencia del motor: 1.5kw
8. Un conjunto de centro de flexión estándar equipado:
24/ 32/ 40/ 48/ 56/ 64 /72/ 80/ 88/ 100 /140/ 160/ 180 /200
9. Dimensiones de la máquina: 970 × 760 × 960 mm
10. Peso de la máquina: 700 kg

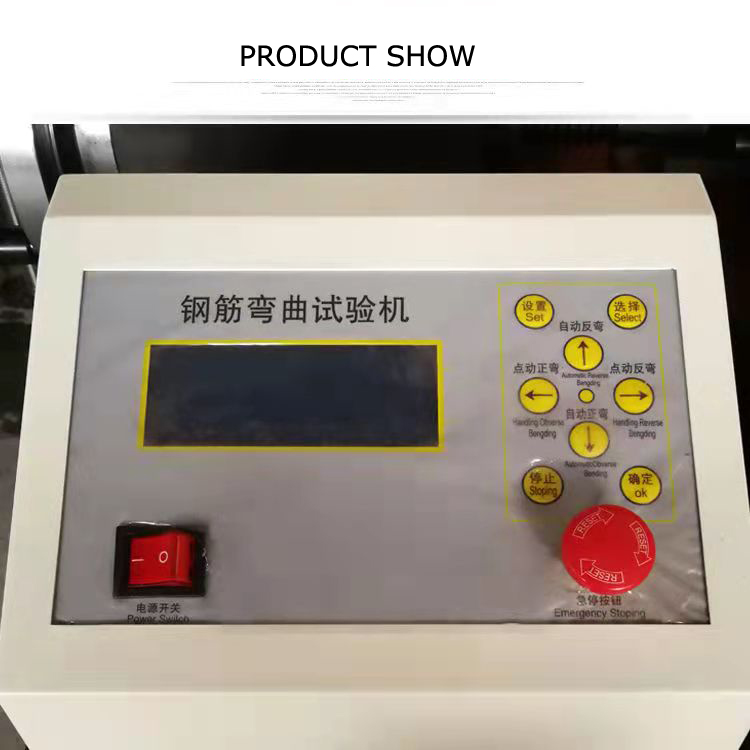

Tipo de pantTodosa digital:

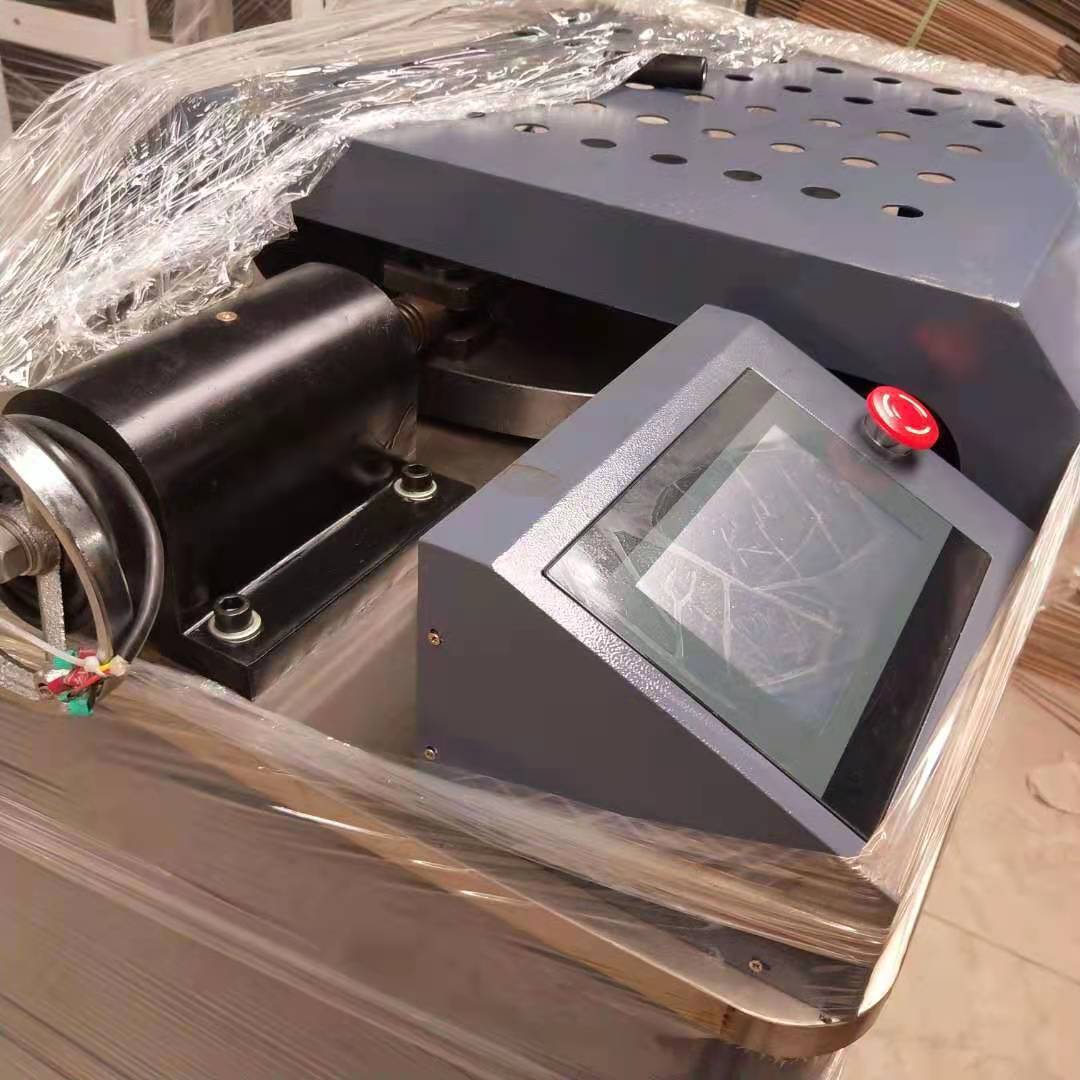

Tipo de pantTodosa táctil LCD:
La máquina de prueba de flexión de la barra de acero es un dispositivo para la prueba de flexión de frío y la prueba de flexión inversa de la barra de acero.
Precauciones
1. Verifique si las propiedades mecánicas son buenas, la tabla y la tabla de la máquina de flexión se mantienen niveladas; y preparar varios bloques de herramientas de mandril.
2. Instale el mandril, el eje formador, el eje de bloqueo de hierro o el marco de bloqueo variable de acuerdo con el diámetro de la barra de acero procesada y los requisitos de la máquina de flexión. El diámetro del mandril debe ser 2.5 veces el diámetro de la barra de acero.
3. Verifique el mandril, el tapón y el plato giratorio deben estar libres de daños y grietas, la cubierta protectora debe ser fija y confiable, y la operación solo se puede llevar a cabo después de que se confirma que la máquina vacía es normal.
4. Durante la operación, inserte el extremo doblado de la barra de acero en el espacio proporcionado por el plato giratorio, y fije el otro extremo contra el fuselaje y presione a mano. Verifique la fijación del fuselaje.
Debe instalarse en el costado que bloquea la barra de refuerzo antes de que pueda iniciarse.
5. Está estrictamente prohibido reemplazar el mandril, cambiar el ángulo y ajustar la velocidad durante la operación y no repostar ni limpiar.
