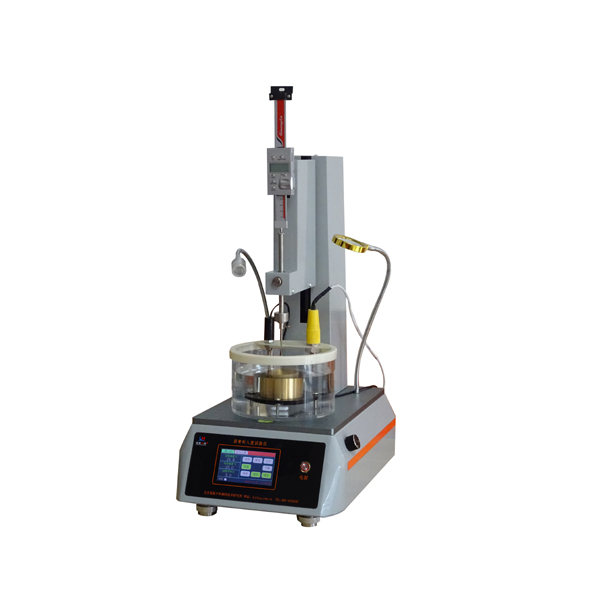

Probador de penetración de laboratorio de asfalto
The SYD-2801 Penetration Tester is designed and manufactured in accordance with the requirements stipulated in the “Test Procedures for Asphalt and Asphalt Mixture in Highway Engineering” (JTG E20-2011) of the People’s Republic of China, specificTodosy T0604-2011 “Asphalt Penetration Test”, and the “Determination of Penetration of Petroleum Asphalt” (GB/T 4509) of the People’s Republic de China. Se utiliza para medir la penetración del asfalto de petróleo en condiciones de baja temperatura.
I. Características técnicas principales
Está equipado con una lupa y una lámpara de iluminación para facilitar la observación de la precisión de la punta de la aguja que se alinea con el plano de muestra.
2. El soporte de elevación se puede ajustar libremente para facilitar la alineación de la punta de la aguja con el plano de la muestra.
3. Cuando se usa junto con el baño de agua de temperatura constante de la autopista-3, puede proporcionar agua de temperatura constante circulante al baño de temperatura constante en la plataforma de trabajo del probador de penetración, creando así el entorno de temperatura requerido para la muestra de prueba.
4. Está equipado con una pantTodosa de penetración, que proporciona datos estables y precisos y una observación conveniente.
II. Principales parámetros técnicos e indicadores
1. Fuente de alimentación de trabajo: AC (220 ± 10%) V, 50 Hz;
2. Dispositivo de control de tiempo de penetración: 5 segundos, 8 segundos, 10 segundos, 12 segundos, 30 segundos, 60 segundos, con un error de tiempo de menos de ± 0.1 segundos.
3. Dispositivo de profundidad de penetración: pantTodosa digital de alta precisión.
4. Resolución: 0.01 mm (0.1 Grado de penetración)
5. Precisión de penetración: ± 1 Grado de penetración;
6. Rango de medición: (0 – 600) Penetración.
7. Aguja estándar: longitud 50 mm, masa 2.5 g ± 0.05 g;
8.mómetro: (0 ~ 50) ℃, con una graduación de 0.1 ℃;
9. Dimensiones: 254 mm × 400 mm × 640 mm (longitud × ancho × altura)
10. Peso neto del instrumento: 13 kg.
Probador de penetración de laboratorio de asfalto: una herramienta clave para la evaluación de calidad de asfalto
El probador de penetración de laboratorio de asfalto es un instrumento importante para evaluar los materiales de asfalto, especialmente determinar su consistencia y características de rendimiento. Este equipo juega un papel vital en la construcción y mantenimiento de las carreteras, asegurando que el asfalto utilizado cumpla con las especificaciones requeridas para la durabilidad y la estabilidad.
La función central de un probador de penetración de laboratorio de asfalto es medir la profundidad a la que una aguja estándar penetra en una muestra de asfalto en condiciones específicas. Esta profundidad de penetración indica la viscosidad del material y, por lo tanto, su capacidad para resistir varios factores ambientales, como las fluctuaciones de temperatura y las cargas de tráfico. Este resultado de la prueba es fundamental para que los ingenieros y contratistas seleccionen la mezcla de asfalto apropiada para una aplicación específica.
El proceso de prueba implica calentar una muestra de asfalto a una temperatura predeterminada y luego permitir que una aguja penetre el material por un tiempo fijo. La profundidad de penetración se mide en décimas de un milímetro, proporcionando una evaluación cuantitativa del rendimiento del asfalto. Estos datos son esenciales para garantizar que el asfalto funcione bien en las condiciones del mundo real, extendiendo así la vida útil del pavimento y reduciendo los costos de mantenimiento.
Además, el probador de penetración del laboratorio de asfalto puede usarse no solo para probar nuevas mezclas de asfalto, sino también para evaluar los materiales de pavimento existentes durante los proyectos de rehabilitación. Al comprender las características de penetración del asfalto envejecido, los ingenieros pueden tomar decisiones informadas sobre el mejor método de reparación o resurgimiento.
En resumen, el probador de penetración de laboratorio de asfalto es una herramienta importante en los campos de la ingeniería civil y la ciencia de los materiales. Su capacidad para medir con precisión la consistencia del asfalto ayuda a garantizar la calidad y la longevidad de las carreteras, lo que lo convierte en una herramienta indispensable en la industria de la construcción.
