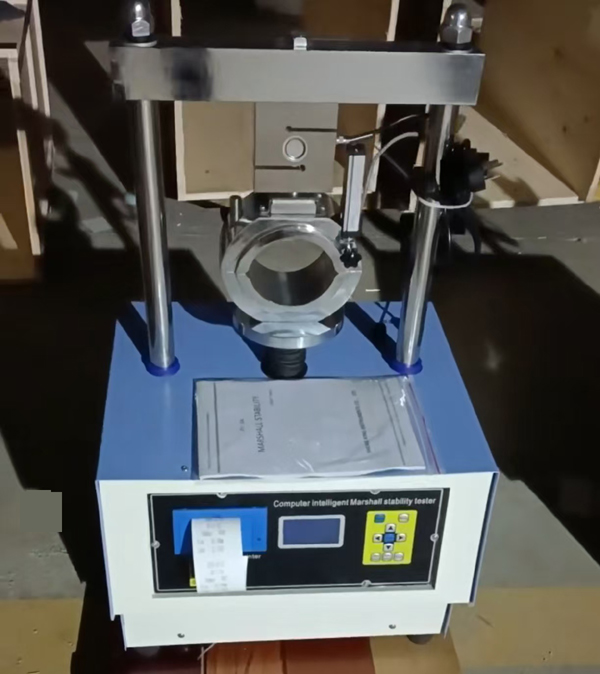

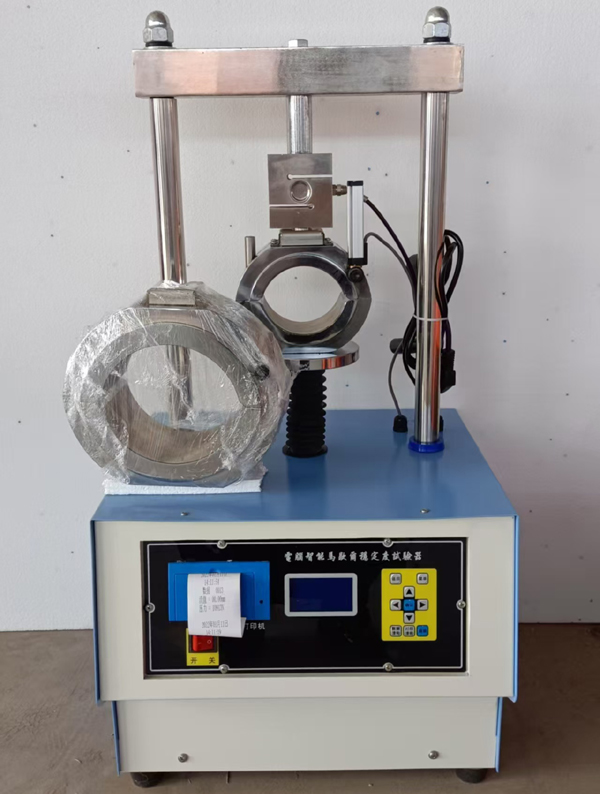

Probador de estabilidad Marschel controlado por la computadora con asfalto
El instrumento de compactación de MarshTodos Electric es un equipo especial para el moldeo de piezas de prueba en la prueba MarshTodos de mezcla de asfalto. Es adecuado para la prueba MarshTodos (T0702-2000) estándar de mezcla de asfalto. El instrumento consta de dos partes: transmisión mecánica e instrumento de control. El mecanismo de transmisión mecánica es el motor, el reductor de velocidad y el accionamiento de la cadena. El motor impulsa el reductor de velocidad y el reductor para conducir la cadena a girar. El bloque de parada en la cadena impulsa el martillo estándar para moverse hacia arriba a lo largo de la barra de guía durante el movimiento. Cuando el martillo pesado golpea la cuña, el martillo pesado y el bloque en la cadena están desconectados, y el martillo pesado es libre de caer a lo largo de la barra de guía para golpear la pieza de prueba.
1.1 Este PRODUCTOo es aplicable a la prueba de estabilidad MarshTodos de la mezcla de asfalto (T0709-2011) y la prueba MarshTodos de muestras de núcleo de pavimento de asfalto (T0710-2011) como se estipula en los "procedimientos de prueba para la mezcla de asfalto en la ingeniería de carreteras" (JTG E20-2011).
1.2 Este instrumento es adecuado para la prueba de estabilidad MarshTodos y la prueba de estabilidad MarshTodos empapada de agua, que se utilizan para el diseño de proporción de mezcla de la mezcla de asfalto o la inspección de calidad de la construcción del pavimento de asfalto. La prueba de estabilidad MarshTodos empapada de agua (o la prueba de estabilidad MarshTodos saturada de vacío según sea necesario) se usa para examinar la resistencia a la eliminación de la mezcla de asfalto cuando se expone al agua y para verificar la viabilidad del diseño de la proporción de la mezcla mediante la prueba de su estabilidad de agua.
1.3 Este método es aplicable a las muestras estándar de MarshTodos y las grandes muestras de MarshTodos formadas de acuerdo con los procedimientos especificados en T 0702 de esta regulación.
Ⅱ.. Mayores de parámetros técnicos
1.1 Las muestras MarshTodos se formarán mediante el método de compactación de acuerdo con T 0702. Las dimensiones de las muestras de MarshTodos estándar deberán cumplir con los requisitos de un diámetro de 101.6 mm ± 0.2 mm y una altura de 63.5 mm ± 1.3 mm. Para muestras de MarshTodos grandes, las dimensiones deberán cumplir con los requisitos de un diámetro de 152.4 mm ± 0.2 mm y una altura de 95.3 mm ± 2.5 mm. El número de muestras en un grupo no será inferior a 4.
1.2 Mida el diámetro y la altura de las muestras: use un calibrador para medir el diámetro en el medio de la muestra. Use un medidor de altura de la muestra MarshTodos o un calibrador para medir la altura en cuatro direcciones simétricas a 10 mm del borde de la muestra, preciso a 0.1 mm, y tome el valor promedio como la altura de la muestra. Si la altura de la muestra no cumple con los requisitos de 63.5 mm ± 1.3 mm o 95.3 mm ± 2.5 mm, o si la diferencia de altura entre los dos lados es mayor que 2 mm, la muestra se descartará.
1.3 Determine la densidad de las muestras de acuerdo con los métodos especificados en este procedimiento, y calcule los indicadores de volumen como la relación vacía, el porcentaje de volumen de asfalto, la saturación de asfalto y la relación vacía agregada mineral.
1. Condiciones de funcionamiento: temperatura ambiente 0 ℃ – 60 ℃, humedad relativa <85%
2. Especificaciones técnicas de mainframe:
Velocidad ascendente vertical de la bandeja de instrumentos de prueba: 50 ± 5 mm/min
Distancia de movimiento máximo de la bandeja de instrumentos de prueba: 70 mm
3. Principales especificaciones técnicas:
Precisión del dispositivo de medición de fuerza: ± 10 n
Precisión del dispositivo de medición del valor de flujo: 1%
Rango máximo: ⑴ Valor de fuerza: 50.00 kN ⑵ 0 – 25.00 mm
4. Especificaciones del sensor de carga:
Rango de trabajo: 0 – 50 kN
Linealidad: 0.5%
5. Especificaciones del sensor de desplazamiento:
Rango de trabajo: 0 – 25 mm (rango máximo 0 – 50 mm)
Resolución: 0.01 mm
Linealidad: 0.3%
Equipo auxiliar:
1) Baño de agua de temperatura constante de tipo ZKCF-B: control de temperatura preciso a 1 ℃, con una profundidad de no menos de 150 mm.
2) Recipiente de vacío relleno de agua: incluyendo bomba de vacío y secadora de aspirador.
3) Tipo ZK101-2A Tipo de horno de secado de convección forzada.
4) Balance de 5 kg/0.1g
5) Termómetro: valor de graduación 1 ℃.
6) Calibración de 150 mm.
7) Otros: hilo de algodón, mantequilla.
Introducción al probador de estabilidad MarshTodos de Asfalto: la solución definitiva para pruebas precisas y eficientes de mezclas de asfalto. Diseñado para laboratorios y agencias de control de calidad, este equipo avanzado está diseñado para satisfacer las rigurosas demandas de las pruebas modernas de asfalto, asegurando que su material cumpla con los más altos estándares de la industria.
El probador de estabilidad de Marschel está equipado con tecnología avanzada de control de computadora para una operación perfecta y una adquisición precisa de datos. Su interfaz fácil de usar simplifica el proceso de prueba, lo que permite a los técnicos establecer fácilmente parámetros, monitorear el progreso y analizar los resultados en tiempo real. Con su construcción resistente y componentes de alta calidad, el probador garantiza la confiabilidad y la durabilidad, por lo que es una adición valiosa a cualquier instalación de prueba.
Una de las características más destacadas del probador de estabilidad MarshTodos controlado por la computadora Asphalt es su capacidad para realizar pruebas de estabilidad en mezclas de asfalto con una precisión incomparable. El probador mide la resistencia de las muestras de asfalto a la deformación bajo carga, proporcionando información sobre las características de rendimiento del material. Esta información es vital para que los ingenieros y los contratistas garanticen la durabilidad y la vida útil de sus mezclas de asfalto.
Además, el probador de estabilidad de Marschel está diseñado teniendo en cuenta la seguridad y la eficiencia. Sus características automatizadas reducen el riesgo de error humano, mientras que su diseño compacto le permite integrarse fácilmente en los equipos de laboratorio existentes. El dispositivo también admite múltiples estándares de prueba, lo que lo hace lo suficientemente versátil como para satisfacer las diferentes necesidades de proyectos.
En general, el probador de estabilidad MarshTodos controlado por la computadora con asfalto es una herramienta indispensable para cualquier persona involucrada en pruebas de asfalto y garantía de calidad. Con su tecnología de vanguardia, facilidad de uso y rendimiento confiable, este probador lo ayudará a lograr excelentes resultados y mantendrá los más altos estándares en sus proyectos de asfalto. ¡Invierta hoy en un probador de estabilidad MarshTodos para mejorar las capacidades de prueba de su laboratorio y ayudar a dar forma al futuro de las pruebas de asfalto!
