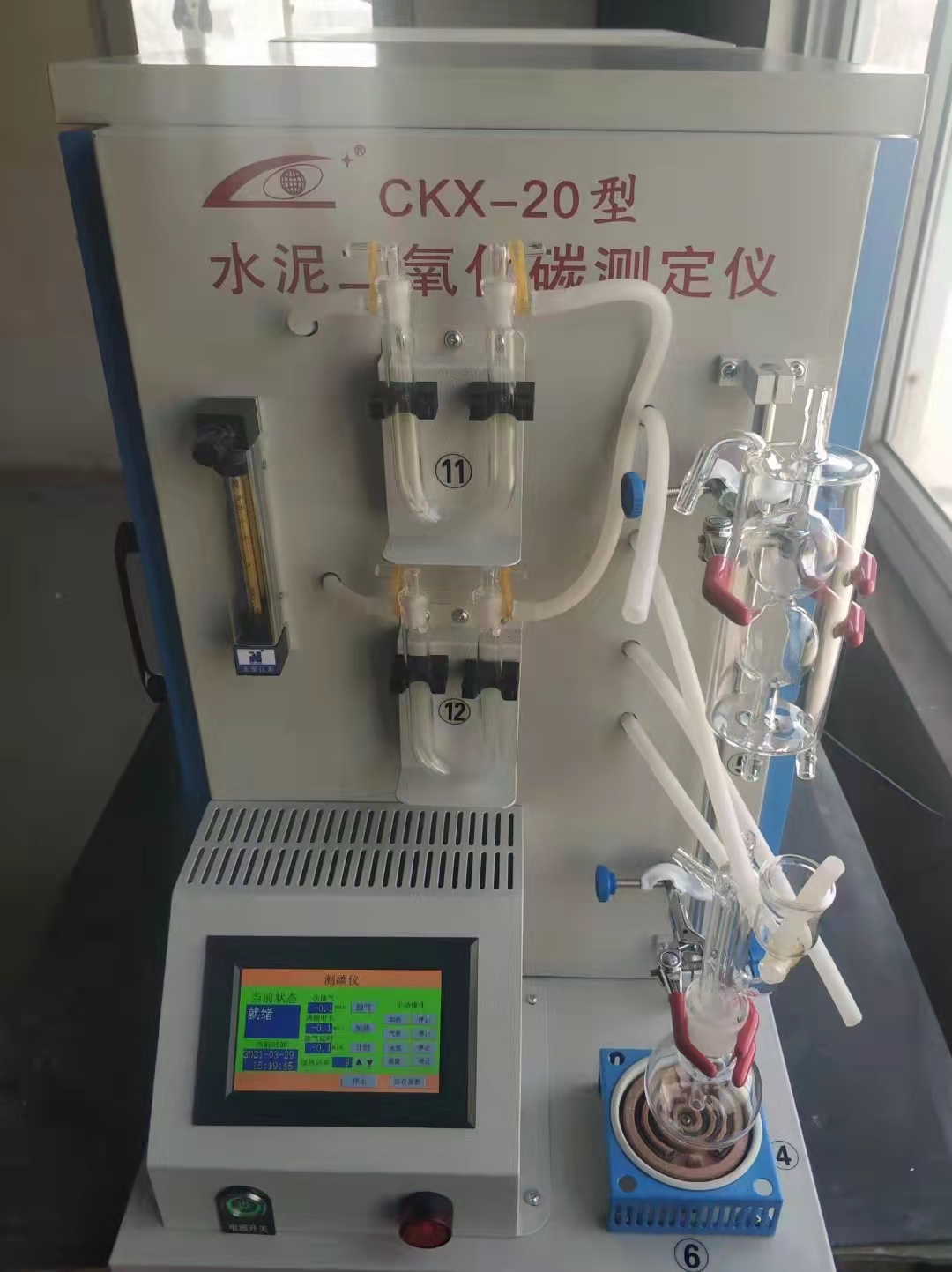

CKX-20Apparatus para la determinación del contenido de dióxido de carbono en cemento
Introducción detTodosada del analizador de dióxido de carbono de cemento CKX-20
principio de trabajo:
El analizador de dióxido de carbono de cemento CKX-20 adopta el método gravimétrico de absorción de asbesto alcalino. Después de calentar la muestra de cemento, el ácido fosfórico se descompone y el gas de dióxido de carbono liberado por la descomposición del fosfato se transporta a una serie de tubos de absorción por la corriente de aire sin dióxido de carbono. La corriente de gas que ingresa al sistema primero pasa a través de la torre de absorción y la tubería en forma de U 2 para eliminar el dióxido de carbono de la corriente de gas. Use ácido sulfúrico concentrado para eliminar la humedad en la corriente de aire, y luego use un adsorbente de sulfuro de hidrógeno para eliminar el sulfuro de hidrógeno en la corriente de aire. La corriente de aire purificada pasa a través de dos tuberías en forma de U 11 y 12 que se pueden pesar, y cada una contiene 3/4 de asbesto alcalino. y 1/4 perclorato de magnesio anhidro. Para la dirección del flujo de gas, el asbesto alcalino debe instalarse antes del perclorato de magnesio anhidro. El dióxido de carbono en el flujo de aire es absorbido por el asbesto alcalino y luego se mantiene a una temperatura constante y se pesa.
Los parámetros principales:
1. Rango de medición de dióxido de carbono: ≤44%;
2. Flujo de gas: 0 ～ 250 ml/min, ajustable;
3. Potencia de calentamiento: 500W, ajustable;
4. Rango de sincronización: 0 ~ 100 minutos, ajustable;
5. Temperatura ambiente: 10 ~ 40 ℃;
6. Fuente de alimentación de entrada: AC/220V;
7. Modo de visualización: pantTodosa táctil de color;
Descripción de la estructura
Instale una bomba de succión adecuada y un rotámetro de vidrio para garantizar un flujo uniforme de gas a través de la unidad.

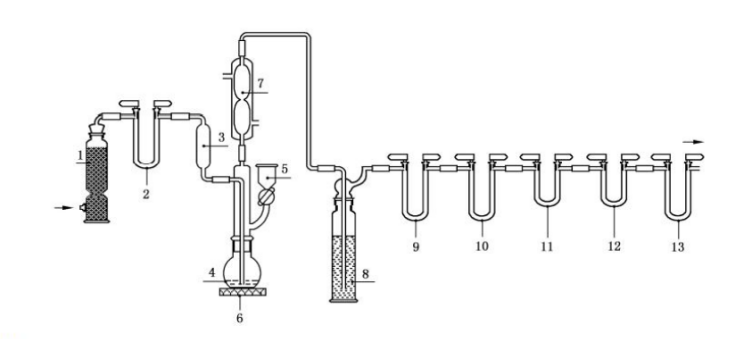

El gas que ingresa al dispositivo primero pasa a través de la torre de absorción 1 que contiene lima de sodio o asbesto de sodio y la tubería en forma de U que contiene asbesto de sodio, y se elimina el dióxido de carbono en el gas. La parte superior del matraz de reacción 4 está conectada con un tubo de condensador esférico 7. Después de que el gas pasa a través del tubo de condensador esférico 7, entra en la boTeléfonola de fregado 8 que contiene ácido sulfúrico, y luego pasa a través del tubo en forma de U 9 que contiene absorbente de sulfuro de hidrógeno y el tubo 10 en forma de U que contiene perclorato de magnesio anhidro, y se retiran el sulfuro de hidrógeno y la humedad en el gas. eliminar. Luego, pase a través de dos formas U que se pueden pescar tuberías 11 y 12 se llenan con 3/4 de asbesto álcali y 1/4 perclorato de magnesio anhidro. Para la dirección del flujo de gas, el asbesto alcalino debe instalarse antes del perclorato de magnesio anhidro. Los tubos en forma de U 11 y 12 son seguidos por un tubo 13 adicional en forma de U 13 que contiene lima de refresco o asbesto de soda para evitar que el dióxido de carbono y la humedad en el aire ingresen al tubo en forma de U 12.
